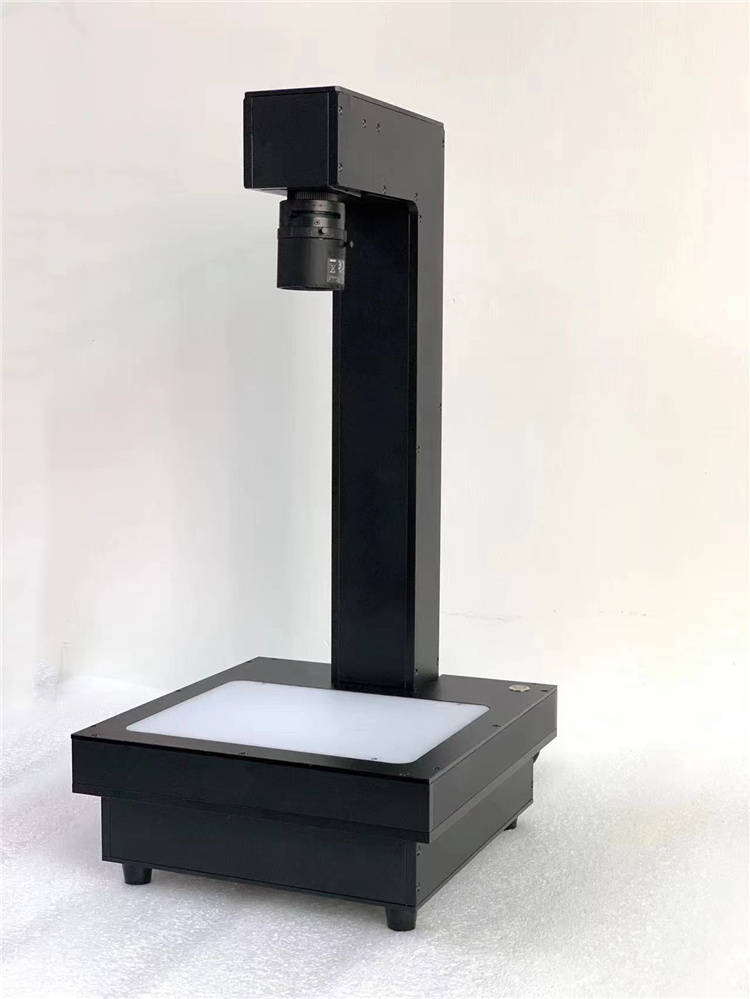

980nm激光塑料透过率计数据不准？这3个因素是关键！
在塑料加工、光学器件制造等领域，980nm激光塑料透过率计是评估材料光学性能的关键工具。但当其读数飘忽不定时，不仅影响生产决策，更可能造成材料浪费。数据失准通常源于以下三个关键因素：
1. 材料特性与厚度差异：
980nm属于近红外波段，塑料在此波段的吸收特性与可见光差异显著。同种材料不同批次间若存在微量添加剂、色母粒或结晶度差异，会极大改变近红外吸收率。如PA6（尼龙）中的酰胺基在980nm附近有强吸收峰，微量水分或添加剂变化就可能导致透过率波动数个百分点。此外，厚度是核心变量，透过率随厚度呈指数衰减。测量时若样品厚度不均或与校准标准厚度不一致，结果必然偏离真实值。薄至0.1mm的厚度偏差，就可能在部分材料中引入5%以上的测试误差。
2. 样品表面状态与处理：
激光透过率测量对样品表面状态极为敏感。指纹、油污、细微划痕或灰尘，都会引发光散射或额外吸收。例如，聚碳酸酯（PC）表面一道轻微划痕即可散射部分980nm激光，导致测得透过率降低2-3%。同样关键的是样品制备方式——注塑成型的样品内部可能存在应力双折射，而压制成型的样品若存在微小气泡或界面缺陷，也会散射激光，造成数据失真。测量前需确保样品清洁、无划痕，并记录制备工艺。
3. 设备校准与测试环境：
仪器状态是准确测量的基石。光源老化、探测器灵敏度漂移或光路轻微偏移（如振动导致透镜失准）都会引入系统误差。必须定期使用标准参比片（如已知980nm透过率的熔融石英片）进行多点校准。环境因素同样不可忽视：环境温度波动可能导致探测器响应变化，而杂散光（如强烈日光或室内照明）干扰则会污染信号。实验室常见的25°C温差可导致某些探测器响应漂移超过1%，需在稳定控温环境中操作。
解决方案：
* 严格统一标准：固定样品厚度、制备工艺与清洁流程，确保批次一致性。
* 精密校准：每次测试前用标准片校准，定期进行设备专业维护。
* 环境控制：在暗室或遮光环境中操作，保持温湿度稳定。
> 当数据存疑时，系统性地排查这三个因素——从样品状态到设备校准，再到环境干扰，往往能快速定位问题根源。精确的数据始于对细节的掌控，每一次严谨的测量，都在为产品质量筑牢根基。
通过聚焦材料本质、表面状态及设备可靠性三大核心，可显著提升980nm激光透过率测量的可信度，让数据真正成为工艺优化的可靠灯塔。
)
)
)
)
)
)
)
)
)
)
)
)
)
