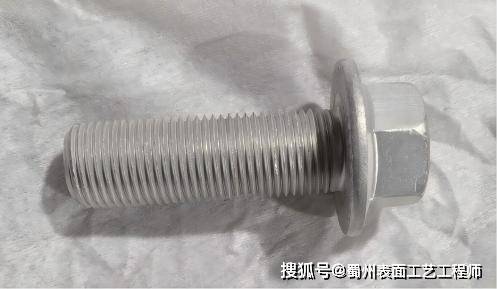

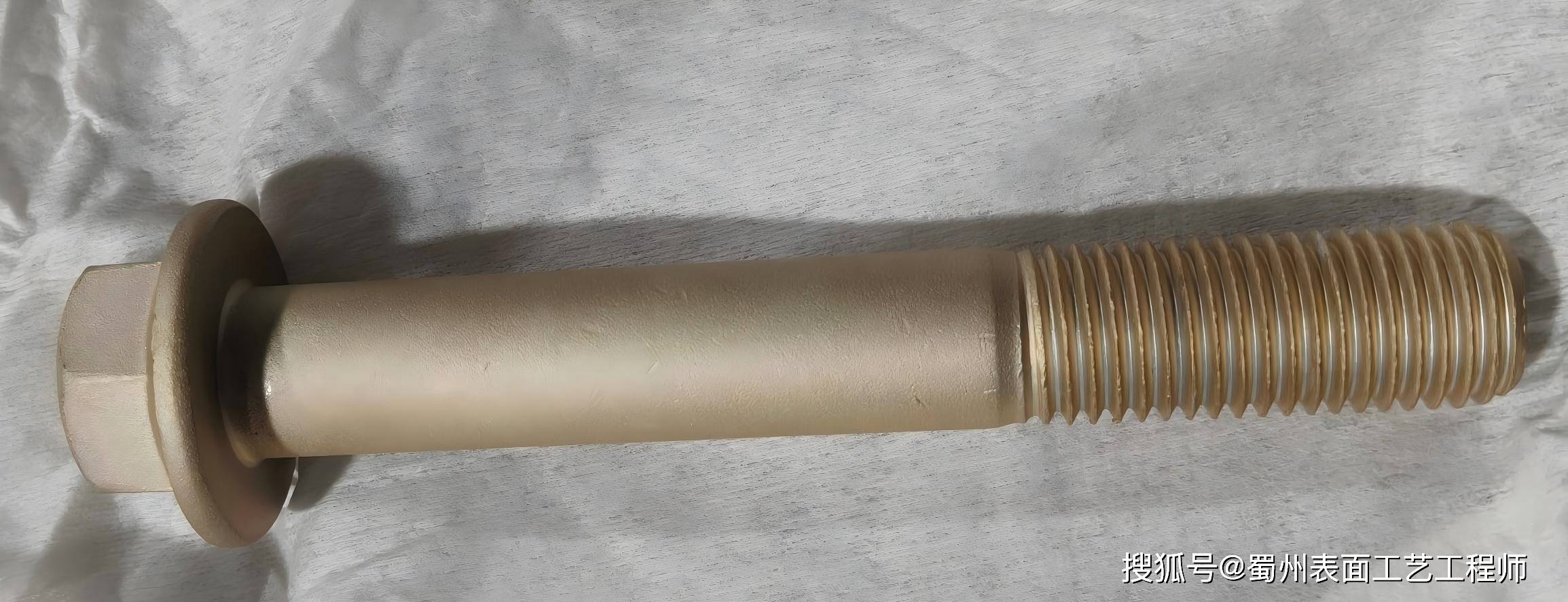

我公司已经实现离子镀铝工程化，能批量生产，质量稳定。欢迎洽谈,段先生 13541394559。结合公司离子镀铝业务，浅谈离子镀铝。
离子液体镀铝是一种利用离子液体（由阴阳离子组成、室温下呈液态的熔融盐）作为电解液，在基材表面电沉积铝或铝合金镀层的绿色技术。其核心优势在于避免了传统水溶液电镀铝的析氢问题，且操作温度低、环保性好。以下从技术原理、工艺特点、应用领域及研究进展等方面综合分析：
一、离子液体镀铝技术原理与核心优势
1、 离子液体镀铝电解液体系
‣离子镀铝液体组成：常用氯化铝（AlCl₃）与有机盐（如1-乙基-3-甲基咪唑氯盐EMIC、尿素、卤盐等）按特定摩尔比混合，形成氯铝酸离子液体。
‣离子镀铝液体添加剂：光亮剂（苄叉丙酮）、晶粒细化剂（硫脲）或合金元素（如MnCl₂）可改善镀层致密性、光泽度及耐蚀性。
2、离子液体镀铝电沉积机制
‣在无水无氧环境中，以铝板为阳极、基材为阴极，通过直流或脉冲电流还原Al³⁺离子，实现铝沉积。
‣脉冲电流技术可细化晶粒，提升镀层均匀性。
3、离子液体镀铝与传统电镀对比
‣传统电镀无法实现电镀铝。
‣环保性：替代有机溶剂（挥发性强）和无机熔盐（高温能耗大），减少污染。
‣适用性广：可沉积纯铝、纳米铝（颗粒尺寸可控）及铝合金（如Al-Mn、Al-Zr），满足装饰与功能需求。
二、离子液体镀铝典型工艺步骤与参数
1、离子液体镀铝基材前处理
‣清洁：超声清洗除油。
2、离子液体镀铝电镀过程
‣温度：室温。
‣电流密度：保密。
‣时间：根据离子镀铝厚度确定。
3、离子液体镀铝后处理
‣出光：硝酸或硝酸/盐酸混合液去除氧化层，提高光亮度。
‣钝化：铬酸盐或磷酸盐溶液处理，大幅提升耐蚀性。

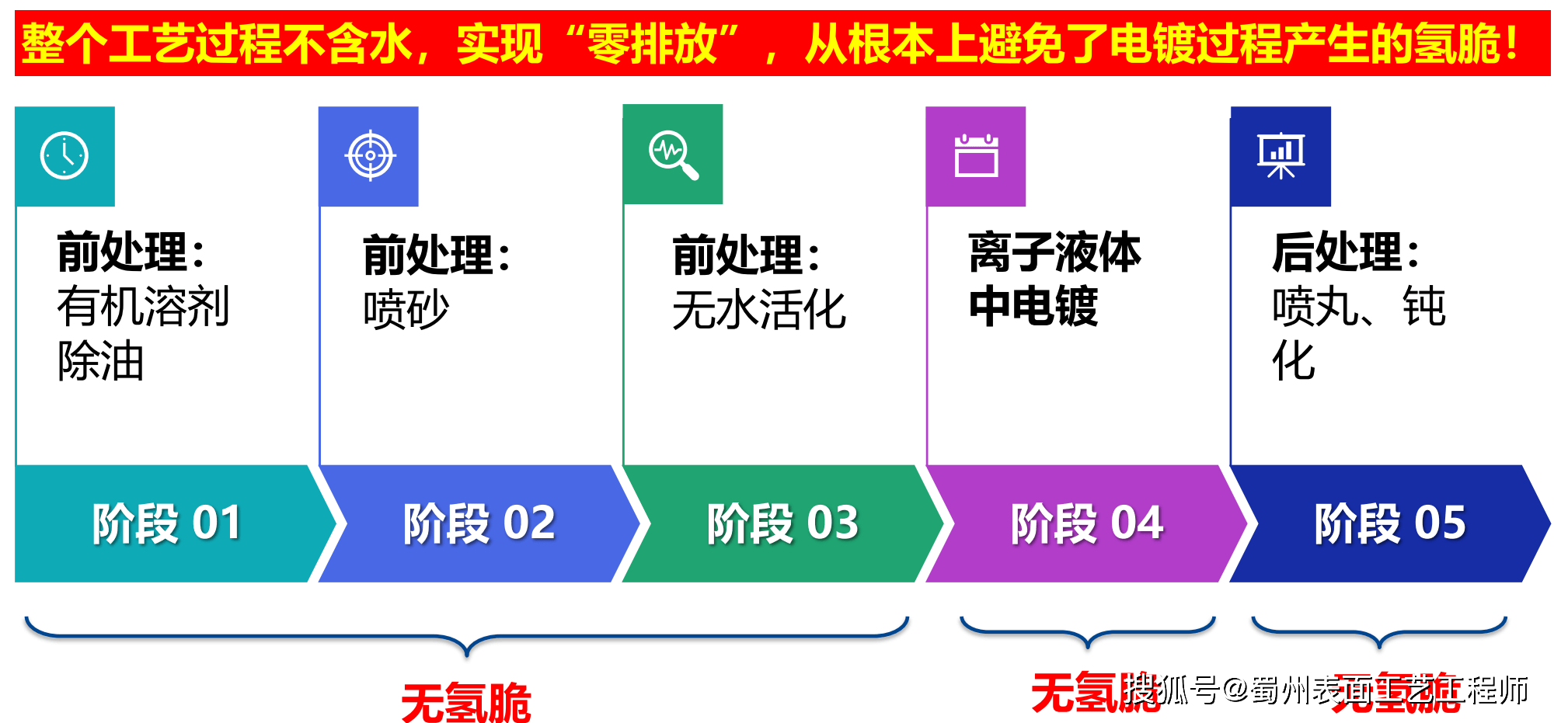

离子镀铝工艺流程
三、离子液体镀铝应用领域与典型案例
1、电子产品
‣手机中框：压铸铝合金表面电镀亚光铝，为阳极氧化提供均匀基底，增强装饰性与耐蚀性。
2、轻量化材料防护
‣镁合金：以Al-Mn合金为过渡层，解决结合力与电偶腐蚀问题，盐雾性能提升显著。

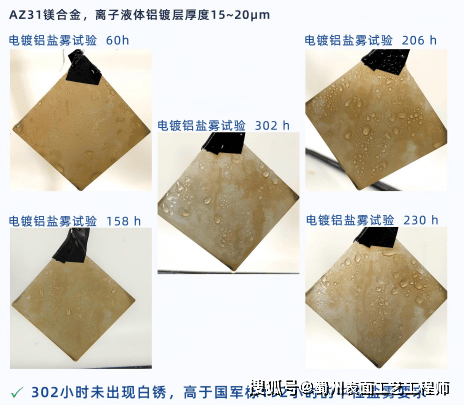

镁合金表面离子镀铝后盐雾试验
3、高性能功能材料
‣钕铁硼磁体：耐中性盐雾500小时，满足航空航天要求。
4、新能源与光学
‣太阳能涂层：光亮铝镀层低发射率，适用于太阳能选择性吸收保温层。
5、汽车反光镜：镜面光泽铝镀层替代传统工艺。
四、离子液体镀铝研究进展与挑战
1、离子液体镀铝创新方向
‣纳米镀层：低温电沉积纳米铝，尺寸可控，成本低。
‣无氰合金电镀：离子液体添加剂实现电镀黄铜。
2、离子液体镀铝技术瓶颈
‣稳定性问题：部分离子液体易吸潮氧化，需严格环境控制。
‣规模化成本：离子液体原料价格较高，工业化应用仍受限。
3、离子液体镀铝替代工艺探索
‣化学镀铝：氢化铝-胺配合物溶液无需电流，适用于复杂工件，但前处理繁琐且溶液保存难。
离子液体镀铝凭借其绿色、低温、高兼容性的特点，尤其在高端制造领域（电子、航空航天）潜力巨大。未来需突破离子液体稳定性与成本瓶颈，并深化后处理工艺研究，以推动全面工业化。
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
