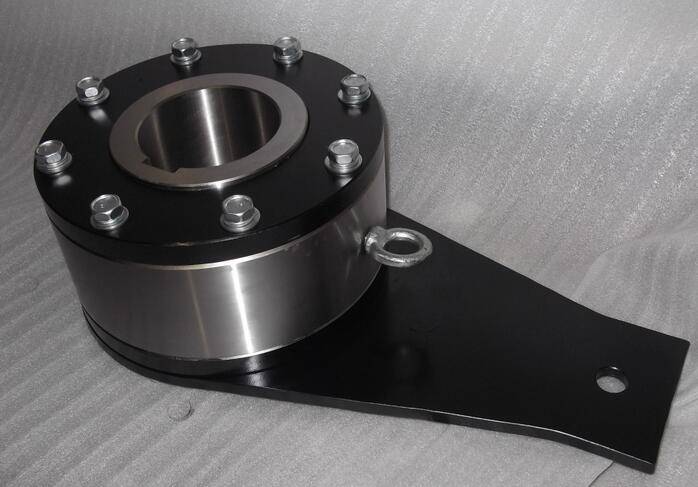

CKF-A100280非接触式逆止器单向楔块超越离合器
超越离合器CKF-A100280逆止器是一种非接触式单向楔块超越离合器，其工作原理基于楔块的离心力及其与外环之间的特殊几何关系，实现“超越”传动与可靠逆止的双重功能，具体如下：
一、核心结构组成
- 内环：与传动轴刚性连接，随轴旋转。
- 外环：通常与设备壳体固定，静止不动。
- 楔块：放置在内、外环之间的楔形槽中，数量根据设计需求确定（如3-8个），形状为不对称扇形（一端厚、一端薄）。
- 弹簧（部分型号）：用于预紧楔块，确保初始锁止灵敏度（CKF-A100280为非接触式，可能取消弹簧设计）。
二、工作原理分阶段解析
1. 正向运转（非接触状态）
- 条件：内环转速达到临界值（如310-420 r/min）。
- 过程：
- 内环高速旋转时，楔块因离心力作用克服自身惯性和微小摩擦力，绕支点向外甩开。
- 楔块厚端与内环脱离接触，薄端与外环保持安全间隙（通常0.1-0.3mm），形成无磨损超越状态。
- 优势：
- 零摩擦损耗：传动效率接近100%，仅存在轴承和润滑脂的微量损耗。
- 寿命长：避免传统接触式逆止器的磨损问题，延长使用寿命。
2. 反向制动（接触锁止状态）
- 条件：内环转速低于设定值或反向旋转（如设备停机、断电或物料倒流）。
- 过程：
- 内环出现逆时针反向转动趋势时，楔块厚端被内环推动，向楔形槽的狭窄方向移动。
- 楔块因楔紧效应（斜面力学原理）被挤压在内、外环之间，形成刚性锁止，防止逆转。
- 优势：
- 响应迅速：锁止时间极短（<0.1秒），可视为瞬间制动。
- 自增强锁止：反向力矩越大，楔块锁止越牢固，确保设备安全。
三、关键力学原理
- 楔紧效应（Wedge Effect）：
- 楔块的楔形角（α）需满足：α < arctan(μ₂)，其中μ₂为楔块与外环的摩擦系数。
- 若α过大，楔块无法楔紧；若过小，可能导致正向运转时卡滞。
- 离心力控制（Centrifugal Force Control）：
- 非接触式设计的核心目标：确保正向转速≥临界转速时，楔块离心力（Fₐ = m·ω²·r）大于楔块与内环的静摩擦力（F_f = μ₁·m·g）。
- 其中，m为楔块质量，ω为角速度，r为接触半径，μ₁为楔块与内环的摩擦系数。
- 滞后特性（Hysteresis）：
- 临界转速通常低于逆止器的额定工作转速（如额定转速1500 r/min时，临界转速可能设计为800 r/min），确保全工况范围内保持非接触状态。
四、典型应用场景
- 水泥厂：斗式提升机、辊压机、皮带输送机高速轴，防止停机时物料倒流。
- 钢厂：连铸机拉坯辊道、加热炉步进梁减速机高速轴，避免带载逆转事故。
- 造纸厂：卷纸机、复卷机等部件，确保造纸过程连续性。
五、技术参数与优势
- 极限转速：400-1500 r/min，与4极电机（1500 r/min同步）匹配，留有安全余量。
- 公称转矩：约10,000 N·m，满足高速轴重载逆止需求。
- 润滑方式：直接利用减速机油池润滑，适合连续运行、不便停机的生产线。
- 密封设计：可选防尘防水密封，适应粉尘、潮湿等恶劣环境。
