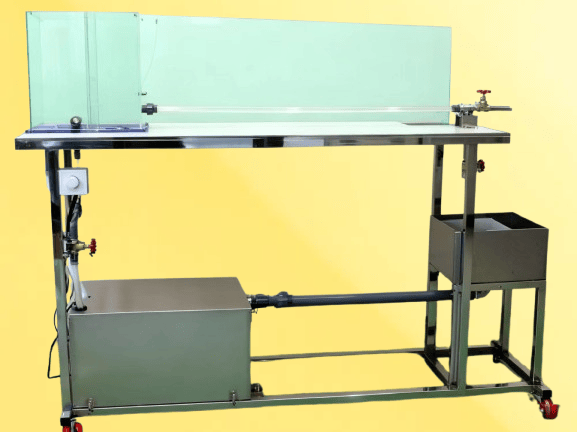

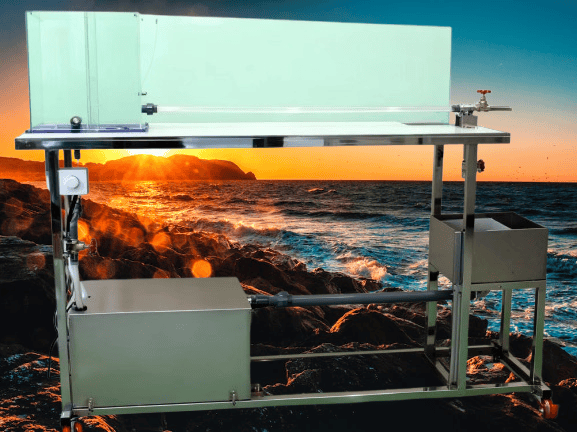

雷诺演示实验装置Renault experimental apparatus雷诺实验装置Renault experimental apparatus
雷诺实验装置Renault experimental apparatus
雷诺实验装置功能：
1、观察流体在管内流动的两种不同型态。
2、观察滞流状态下管路中流体速度分布状态。
3、测定流动形态与雷诺数Re之间的关系及临界雷诺数值。

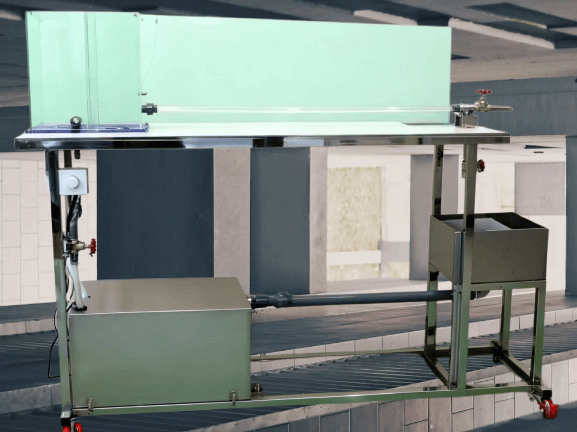

雷诺实验装置Renault experimental apparatus
雷诺实验装置主要配置和技术参数：
1、有机玻璃水槽：大于30L。
2、玻璃观察管：Φ20mm。
3、计量水箱：容积大于8L。
展开全文4、指示液为红墨水或其它颜色鲜艳的液体。
5、框架为不锈钢，结构紧凑，外形美观，流程简单,操作方便。
6、测压管：φ8×600mm透明有机玻璃管，指示液为水，无毒，操作安全。
7、正泰品牌电气设备，空气开关，漏电保护；所有电器接线端必须封闭不外露，保证用电安全；
8、提供雷诺实验装置电子版实验指导书；提供数据计算处理软件及实验数据范本，方便使用及实验。
9、不锈钢框架结构（带脚轮及禁锢脚），不锈钢管路、管件及阀门不锈钢仪表柜；测控、电器设备在实验架上。
10、设备管道表面光滑、焊缝符合工业工程设备验收规范；设备管道仪表管线布置符合工程规范。
11、可选配数字传感器和触摸屏，采集记录实验数据，自动计算和绘制实验曲线。
视频演示：

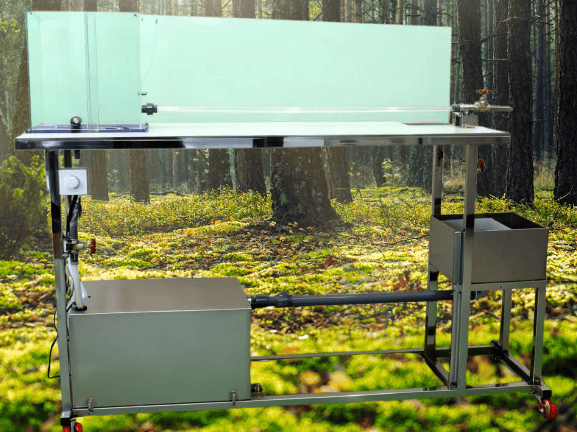

雷诺实验装置Renault experimental apparatus

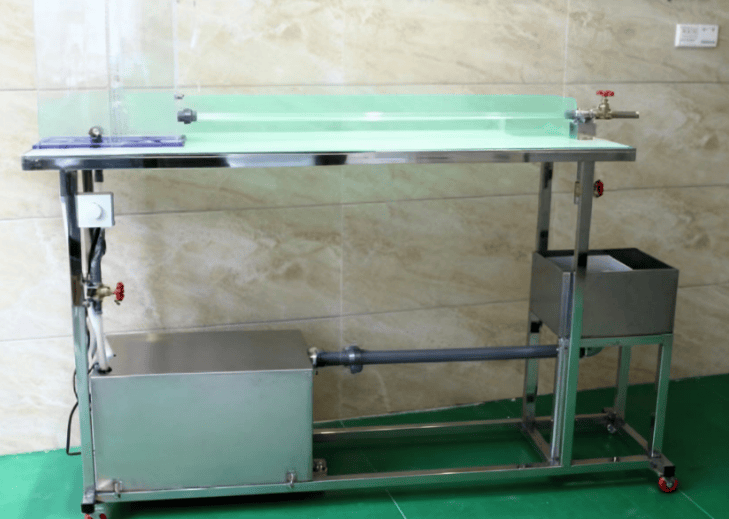

雷诺实验装置Renault experimental apparatus
雷诺实验装置Renault experimental apparatus
一.装置功能
1、了解对流体流动时的流线进行演示的实验方法。
2、观察流体在管内流动时的不同流动形态，即层流、过渡区和湍流。
3、测定临界雷诺数。
4、了解恒定液位的方法。
5、了解转子流量计的使用和流量调节方法。
二.设计要求
1、雷诺数：可测定包括层流区、过渡区、完全湍流区（Re≥104）雷诺数。
2、1、设备所有液体管路均采用透明材质，采用快拆式连接，方便维护以及观察液体流动状态。
3、液体流量：60~600L/h。
三.技术指标
1、运行环境：常温常压。
2、运行体系：水。
3、装置外形尺寸：1900×550×1920mm。
四.公用设施
1、水：装置自带蓄水箱，实验前注入清洁水，实验过程中可循环使用，实验结束后排空即可。
2、电：电压 AC220V，功率0.1kW。
3、实验物料：水、示踪剂。

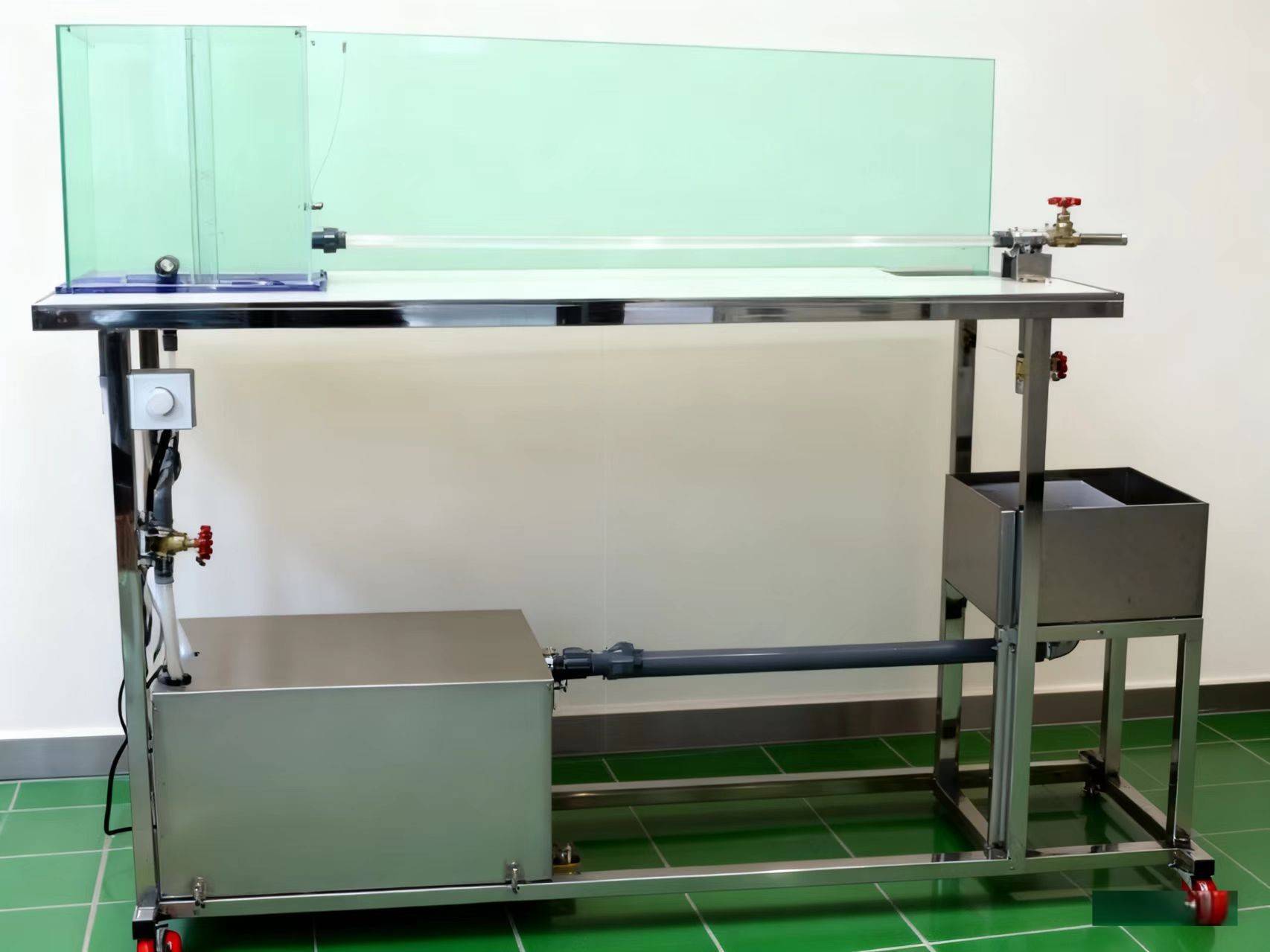

雷诺实验装置Renault experimental apparatus
雷诺实验装置Renault experimental apparatus
雷诺实验装置的目的以及实验操作步骤
雷诺揭示了重要的流体流动机理，即根据流速的大小，流体有两种不同的形态。当流体流速较小时，流体质点只沿流动方向作一维的运动，与其周围的流体间无宏观的混合即分层流动这种流动形态称为层流或滞流。流体流速增大到某个值后，流体质点除流动方向上的流动外，还向其它方向作随机的运动，即存在流体质点的不规则脉动，这种流体形态称为湍流。
一、雷诺实验目的
1、观察液体流动时的层流和紊流现象。区分两种不同流态的特征，搞清两种流态产生的条件。分析圆管流态转化的规律，加深对雷诺数的理解。
2、测定颜色水在管中的不同状态下的雷诺数及沿程水头损失。绘制沿程水头损失和断面平均流速的关系曲线，验证不同流态下沿程水头损失的规律是不同的。进一步掌握层流、紊流两种流态的运动学特性与动力学特性。
3、通过对颜色水在管中的不同状态的分析，加深对管流不同流态的了解。学习古典流体力学中应用无量纲参数进行实验研究的方法，并了解其实用意义。
二、雷诺实验步骤：
1、开启电流开关向水箱充水，使水箱保持溢流。
2、微微开启泄水阀及有色液体盒出水阀，使有色液体流入管中。调节泄水阀，使管中的有色液体呈一条直线，此时水流即为层流。此时用体积法测定管中过流量。
3、慢慢加大泄水阀开度，观察有色液体的变化，在某一开度时，有色液体由直线变成波状形。再用体积法测定管中过流量。
4、继续逐渐开大泄水阀开度，使有色液体由波状形变成微小涡体扩散到整个管内，此时管中即为紊流。并用体积法测定管中过流量。
5、以相反程序，即泄水阀开度从大逐渐关小，再观察管中流态的变化现象。并用体积法测定管中过流量。
三、 雷诺实验装置
一）装置特点：
1、整个装置美观大方，结构设计合理，整体感强，具备强烈的工程化气息，能够充分体现现代化实验室的概念。
2、设备整体为自行式框架结构，并安装有禁锢脚，便于系统的拆卸检修和搬运。
3、本实验装置主体部分采用透明优质有机玻璃制作，实验现象清晰，方便学生观察。
4、本实验装置可观察流体在圆直管内作层流、过渡及湍流流动现象，具有良好的实验效果。
5、装置设计可360度观察，实现全方位教学与实验。
二）装置功能：
1、能定性并且直观地观察到层流、过渡流、湍流等各种流型。测定出临界雷诺数。
2、清晰地观察到流体在圆管内流动过程的速度分布。
3、可测取临界Re数。
三）设计参数：
雷诺数：500~5000。液体流量：25~250L/h。常温、常压操作。
四）公用设施：
水：需自来水提供实验用水，实验过程中消耗自来水。
电：无
药品：水溶性红墨水。
实验物料：自来水。
五）主要设备
转子流量计：25~250 L/h。
高位水箱：优质有机玻璃材质，可视溢流及稳液位设计，能自动放净。
实验管段：优质有机玻璃材质，内径d=14mm，观察段长500mm。
其余管段：复合管约2000mm，304不锈钢管约1000mm，优质有机玻璃管约1000mm，30
不锈钢弯头、三通等。
304不锈钢框架1600*500*1800mm(长×宽×高)，带脚轮及禁锢脚。
相关产品

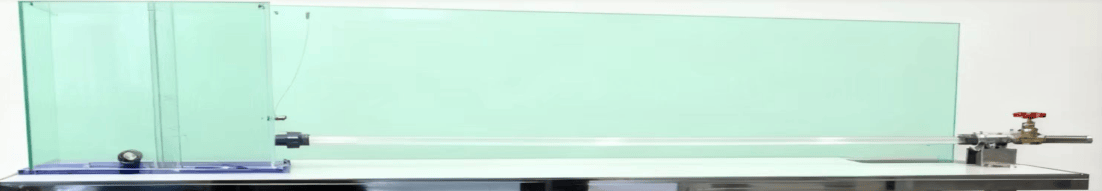

雷诺实验装置Renault experimental apparatus
雷诺实验装置Renault experimental apparatus
商品描述：
实验目的：
1、观察流体在管内流动的两种不同型态。
2、观察滞流状态下管路中流体速度分布状态。
3、测定流动形态与雷诺数Re之间的关系及临界雷诺数值。
主要配置：
有机玻璃水槽、示踪剂盒、示踪剂流出管、细孔喷嘴、玻璃观察管、计量水箱、不锈钢框架。
技术参数：
1、有机玻璃水槽：大于30L。
2、玻璃观察管：Φ20mm。
3、计量水箱：容积大于8L。
4、指示液为红墨水或其它颜色鲜艳的液体。
5、框架为不锈钢，结构紧凑，外形美观，流程简单,操作方便。
6、外形尺寸：1200×450×1300mm。
)
)
)
)
)
)
)
)
)
)
)
)
)
