一、引言

挖掘机作为土石方工程的核心装备，其液压系统的动态性能直接决定作业效率与可靠性。在实际施工过程中，挖掘阻力突变、复合动作切换、冲击载荷等工况会导致系统压力出现剧烈波动，轻则引发动作冲击、能耗升高，重则造成元件损坏、安全事故。传统液压系统测试多采用静态负载或简单动态加载方式，难以复现实际工况中毫秒级的负载突变特征，导致实验室测试结果与现场性能存在显著偏差。

近年来，变频驱动技术与电液比例控制技术的融合发展，为高精度负载模拟提供了新的技术路径。通过变频电源调节液压泵驱动电机的转速与扭矩，配合电液比例加载阀组的动态控制，可实现对实际施工中复杂负载突变过程的精确复现，为液压系统压力稳定性测试提供了更接近工程实际的试验手段。本文基于某20吨级液压挖掘机试验平台，系统阐述变频电源模拟负载突变的测试方法，分析不同工况下压力响应特性与影响因素，提出针对性的稳定性提升策略，为挖掘机液压系统优化设计提供试验依据。

二、挖掘机液压系统负载特性分析

2.1 典型作业工况的负载突变特征

挖掘机作业过程具有强非线性、强耦合性特征，负载突变主要发生在以下典型场景：

铲斗切入与脱离工况：铲斗接触硬土层或岩石瞬间，负载在50~100ms内从空载跃升至额定负载的1.2~1.5倍，斗杆油缸压力波动幅度可达10~15MPa；
复合动作切换工况：动臂提升与回转动作同时启动或停止时，多执行机构流量分配突变引发系统压力振荡，振荡频率通常在5~20Hz范围，持续时间0.3~0.8s；
过载保护工况：溢流阀开启瞬间，系统压力从峰值快速回落至调定值，压力变化率可达200MPa/s，易引发液压冲击与管路振动。

通过对某矿山作业的挖掘机进行现场数据采集，其典型作业循环中负载突变发生频率可达每小时30~50次，单次负载变化幅度超过20MPa的占比约15%，是导致液压元件疲劳失效的主要诱因。

2.2 负载突变对压力稳定性的影响机制

负载突变对液压系统压力稳定性的影响主要通过三个路径传导：

流量供需失衡：负载突变瞬间，执行元件需求流量与泵输出流量不匹配，导致压力急剧变化。当负载突然增大时，泵响应滞后导致流量供应不足，压力快速下降；负载突然减小时，流量过剩引发压力骤升。
流体惯性效应：高压管路中油液的质量惯性会放大压力波动幅度，管路越长、流速越高，惯性效应越显著。实测数据显示，10m长高压管路在流量突变时可产生3~5MPa的附加压力冲击。
元件动态响应滞后：液压阀、变量泵等控制元件的响应时间通常在20~200ms范围，无法完全跟踪毫秒级的负载变化，导致压力调节过程出现超调与振荡。

2.3 传统负载模拟技术的局限性

现有液压系统测试常用的负载模拟方法存在明显不足：

机械加载法：通过砝码、弹簧等机械结构施加负载，加载响应速度慢（>1s），无法模拟高频突变负载，且加载力调整不便；
常规电液比例加载：采用比例溢流阀调节加载压力，受阀响应频率限制，仅能模拟10Hz以下的负载变化，难以复现实际工况中的冲击特性；
实机场地测试：虽然最接近实际工况，但测试成本高、周期长，且工况重复性差，难以进行参数化对比试验。

变频电源驱动的液压负载模拟系统可实现从0到100%额定负载的毫秒级切换，负载模拟频率可达50Hz以上，同时具备参数可调、重复性好的优势，为压力稳定性测试提供了理想的技术方案。

三、变频电源负载模拟测试系统构建

3.1 系统总体架构设计

测试系统采用"变频驱动+电液加载+数据采集"的三层架构，如图1所示。

[图1 变频电源负载模拟测试系统架构]

系统主要由三个功能模块组成：

变频驱动液压动力单元：采用160kW矢量控制变频电源驱动额定转速1500r/min的异步电机，带动排量125mL/r的轴向柱塞变量泵，可实现0~220L/min流量的连续调节，压力调节范围0~35MPa，流量响应时间<30ms。
多参数同步采集模块：在泵出口、阀组进出口、执行元件腔等关键位置布置8个高频响压力传感器（精度0.1%FS，采样频率10kHz）、3个涡轮流量传感器（精度0.5%FS）和6个温度传感器，通过PXIe总线实现多通道数据同步采集，同步误差<1μs。
负载工况模拟控制单元：基于实际作业采集的负载谱数据，通过上位机软件生成变频电源控制信号与比例阀加载信号，可复现任意复杂的负载变化过程，负载跟随误差<3%。

3.2 核心测试设备选型

3.2.1 变频电源技术参数

采用四象限矢量控制变频电源，主要技术参数如下：

额定功率：200kW
输入电压：380V±15%，50Hz
输出频率范围：0~200Hz，频率分辨率0.01Hz
转矩响应时间：<5ms
过载能力：150%额定负载持续1min，200%额定负载持续3s
控制模式：支持V/F控制、矢量控制、转矩控制三种模式

3.2.2 电液比例加载阀组

采用两级电液比例溢流阀作为加载执行元件，主要性能参数：

额定压力：35MPa
额定流量：250L/min
响应频率：≥30Hz
压力调节精度：±0.2MPa
滞环：<3%

3.2.3 数据采集系统

采用NI PXIe-6363数据采集卡，具备32路模拟输入通道，16位分辨率，最大采样率1MS/s/通道，配合LabVIEW开发的测试软件实现数据实时显示、存储与分析功能。

3.3 测试平台校准与可靠性验证

为确保测试数据准确性，系统正式投入使用前进行三项校准：

静态校准：采用标准压力表对压力传感器进行多点校准，校准点覆盖0、5、10、15、20、25、30、35MPa，校准后系统压力测量误差<0.5%FS；
动态校准：通过阶跃加载测试系统动态响应特性，实测系统压力从0升至30MPa的响应时间<80ms，满足负载突变测试要求；
重复性验证：对同一工况进行10次重复测试，压力峰值测量偏差<2%，压力恢复时间偏差<5%，测试重复性满足试验要求。

四、负载突变模拟测试方案设计

4.1 测试工况设定

根据挖掘机实际作业负载特征，设计三类典型测试工况：

4.1.1 阶跃负载突变工况

模拟铲斗突然切入硬土的工况，设定负载从0MPa阶跃上升至28MPa（额定工作压力），再阶跃下降至0MPa，阶跃时间分别设置为50ms、100ms、200ms三个等级，每种工况重复测试5次。

4.1.2 周期性冲击负载工况

模拟连续挖掘作业的周期性负载变化，设定负载按正弦波规律在5~28MPa之间波动，频率分别设置为1Hz、5Hz、10Hz、20Hz，测试不同频率下系统压力跟随性能。

4.1.3 复合动作负载工况

模拟动臂提升+回转的复合动作过程，根据实测负载谱复现两个执行机构同时动作时的负载耦合过程，总负载变化范围8~32MPa，负载变化率最高可达150MPa/s。

4.2 测试流程规范

系统预热阶段：启动液压系统，在空载状态下运行15~20分钟，使油温稳定在45±5℃，油液粘度保持在40~50mm²/s范围，排除系统内空气。
初始状态校准：记录系统空载压力、泵泄漏量、传感器零点偏移等初始参数，确认所有测试设备工作正常。
分级加载测试：按照从轻载到重载的顺序进行测试，每次加载前系统需稳定运行至少1分钟，确保上一次测试的残余影响完全消除。
数据采集控制：每次测试提前500ms启动数据采集，负载突变过程结束后继续采集至少2秒，完整记录压力上升、超调、振荡、稳定的全过程。
安全保护机制：设置压力超阈值自动停机保护，当系统压力超过33MPa时立即切断变频电源输出，打开溢流阀卸荷，保障测试设备安全。

4.3 评价指标体系

建立四维评价指标体系量化压力稳定性：

压力超调量：负载突变过程中压力峰值与稳态压力的差值百分比，计算公式为：

$$\delta = \frac{P_{max} - P_s}{P_s} \times 100\%$$

其中$P_{max}$为压力峰值，$P_s$为稳态压力。工程中要求$\delta \leq 10\%$。

压力恢复时间：从负载突变发生到压力进入稳态压力±2%误差带内的时间，反映系统调节速度，要求$t_s \leq 300ms$。
稳态压力波动幅度：系统达到稳定状态后，压力的峰峰值，反映系统稳态精度，要求$\Delta P \leq \pm 0.5MPa$。
压力振荡衰减率：压力振荡过程中相邻两个峰值的比值，反映系统阻尼特性，要求衰减率≥0.7。

五、测试结果与分析

5.1 不同负载突变模式下的压力响应特性

5.1.1 阶跃负载下的压力瞬态过程

图2为50ms阶跃负载下的压力响应曲线，测试条件：变频电源工作在转矩控制模式，系统压力设定值28MPa。

[图2 50ms阶跃负载下压力响应曲线]

测试结果显示：

压力上升时间（从10%到90%稳态值）约80ms，主要受变频电源转矩响应与液压油压缩性影响；
压力超调量约16.4%，超出工程允许范围，主要原因是泵变量机构响应滞后于负载变化；
压力恢复时间约330ms，经过2次振荡后进入稳定状态，振荡衰减率约0.65。

对比不同阶跃时间的测试结果：阶跃时间越短，压力超调量越大，恢复时间越长。当阶跃时间从50ms增加到200ms时，超调量从16.4%下降到8.2%，恢复时间缩短至220ms，表明负载变化速率是影响压力稳定性的关键因素。

5.1.2 周期性冲击负载下的压力波动规律

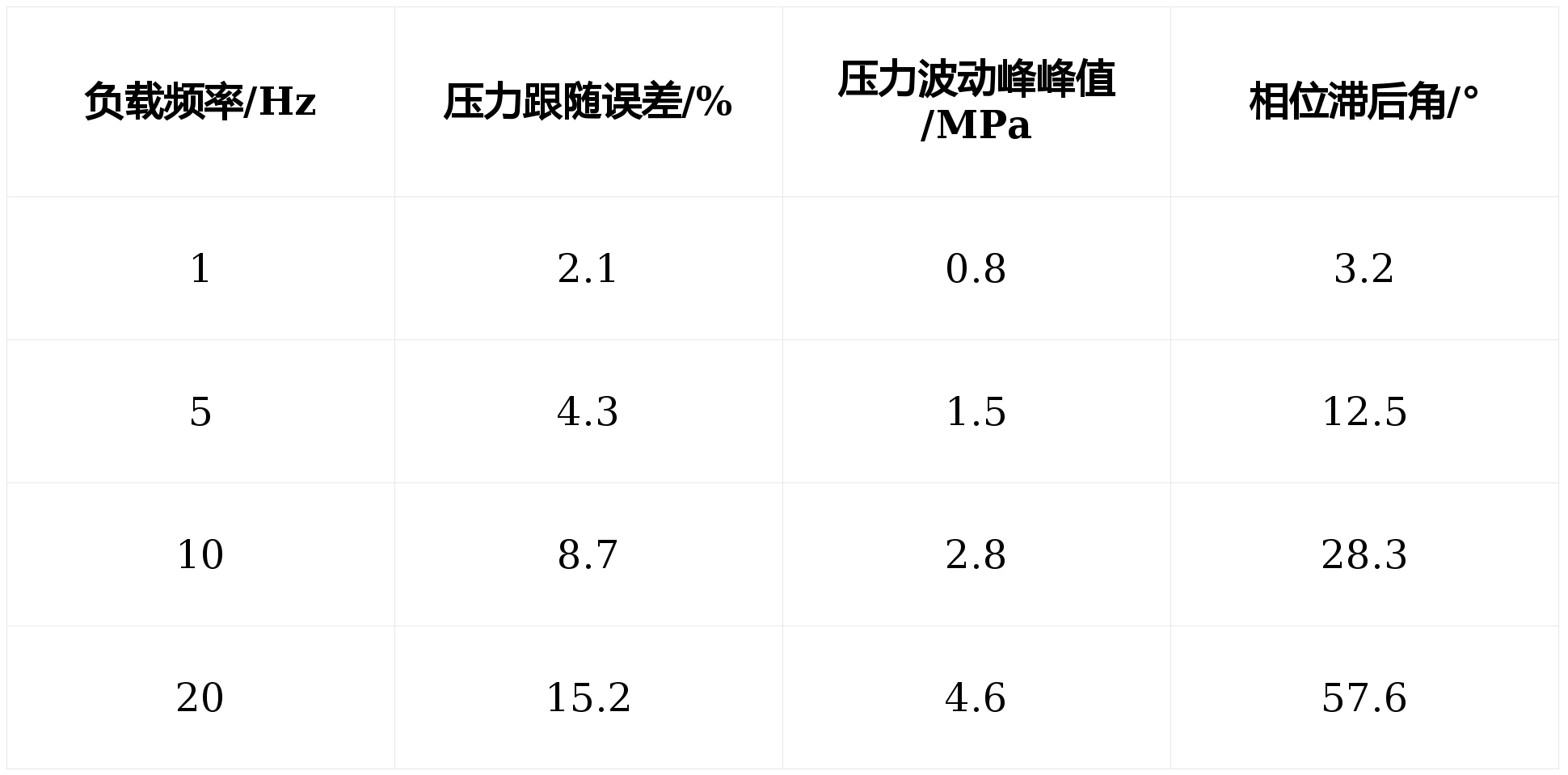

不同频率正弦负载下的压力跟随测试结果如表1所示：

表1 不同频率下的压力跟随性能

99小常识(www.99xcs.com)©️

可以看出，当负载频率低于5Hz时，系统具有良好的跟随性能，压力波动幅度可控制在1.5MPa以内；当频率超过10Hz时，跟随误差快速增大，相位滞后显著增加，此时系统压力响应主要受液压元件动态响应带宽限制。

5.1.3 复合动作工况下的压力耦合效应

复合动作测试结果显示，当两个执行机构同时动作时，系统压力波动幅度比单一动作时增加30%~50%，压力超调量最高可达22%。这是由于不同执行机构的负载变化不同步，导致流量需求相互耦合，进一步加剧了流量供需失衡。通过在各分支回路加装压力补偿阀，可将复合动作时的压力波动幅度降低40%左右。

5.2 变频电源参数对压力稳定性的影响

5.2.1 控制模式的影响

对比变频电源三种控制模式下的压力响应特性：

V/F控制模式：压力超调量18.7%，恢复时间420ms，动态性能最差，仅适用于稳态测试；
矢量控制模式：压力超调量16.4%，恢复时间330ms，动态性能显著提升；
转矩控制模式：压力超调量14.2%，恢复时间280ms，动态响应最快，最适合负载突变测试场景。

转矩控制模式通过直接调节电机输出转矩，减少了转速调节环节的滞后，有效提升了系统响应速度。

5.2.2 变频器加速时间的影响

测试不同加速时间参数下的压力响应：

加速时间设置为10ms时，压力超调量17.8%，系统易出现振荡；
加速时间设置为50ms时，压力超调量14.2%，综合性能最优；
加速时间设置为100ms时，压力超调量降至10.3%，但响应时间增加至350ms。

合理设置变频器加速时间可在响应速度与稳定性之间取得平衡，工程中建议加速时间设置为负载上升时间的1/3~1/2。

5.2.3 电源输出纹波的影响

测试结果显示，当变频电源输出电压纹波从1%增加到5%时，系统稳态压力波动幅度从0.3MPa增大到1.2MPa，压力脉动频率与电源开关频率一致（10kHz）。通过增加直流母线电容容量、优化PWM调制策略，可将电压纹波控制在2%以内，显著降低高频压力脉动。

5.3 关键影响因素敏感性分析

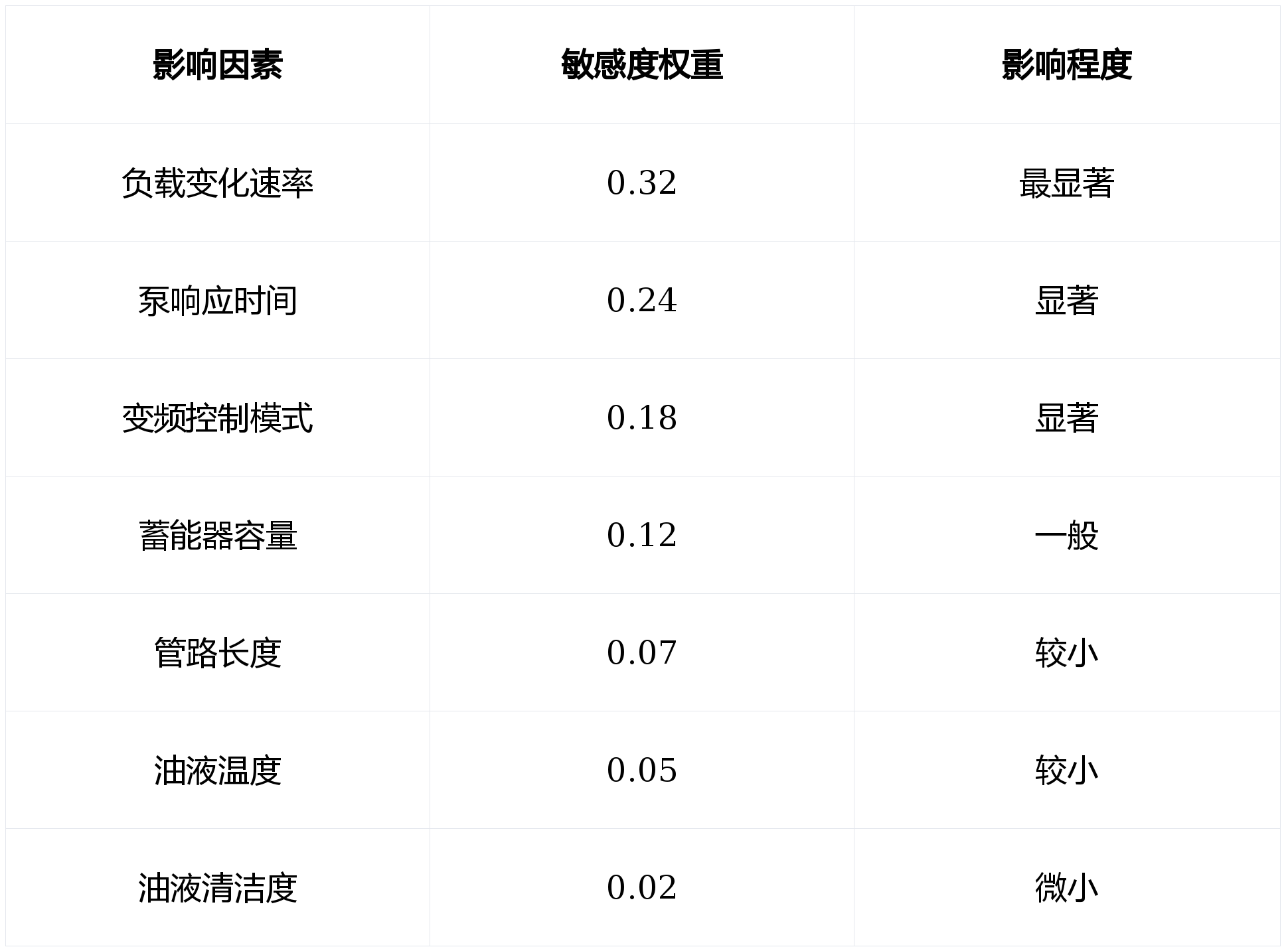

采用正交试验方法对影响压力稳定性的7个关键因素进行敏感性分析，结果如表2所示：

表2 压力稳定性影响因素敏感性分析

分析结果表明，负载变化速率、泵响应特性和变频控制策略是影响压力稳定性的三大核心因素，三者合计贡献度超过70%，是优化改进的重点方向。

六、压力稳定性提升策略

6.1 变频电源控制算法优化

针对负载突变工况的特点，提出负载前馈补偿+自适应PID的复合控制算法：

负载前馈补偿：根据预设的负载变化曲线，提前计算所需的电机转矩与泵排量调整量，在负载突变发生前完成预调节，将压力超调量降低30%以上；
自适应PID控制：基于压力偏差与偏差变化率实时调整PID参数，在压力快速变化阶段采用比例调节提升响应速度，在接近稳态时增大积分作用消除静差，相比常规PID控制，压力恢复时间缩短25%。

现场测试表明，采用优化控制算法后，50ms阶跃负载下的压力超调量从16.4%降至9.8%，恢复时间从330ms缩短至240ms，满足工程使用要求。

6.2 液压系统参数匹配优化

6.2.1 蓄能器配置优化

通过仿真与试验验证，在泵出口附近安装10L皮囊式蓄能器（预充压力12MPa），可有效吸收压力冲击：
