系列型号：
JD1-100漏电继电器；JD1-200漏电继电器；
JD1-250漏电继电器；JD1-10F漏电继电器；
JD1-15F漏电继电器；JD1-16F漏电继电器；
JD1-25F漏电继电器；JD1-32F漏电继电器；
JD1-40F漏电继电器；JD1-63F漏电继电器；
JD1-100F漏电继电器；JD1-200F漏电继电器；
JD1-250F漏电继电器；JD1-320F漏电继电器；
JD1-400F漏电继电器；JD1-630F漏电继电器；
JD1-800F漏电继电器；JD1-1000F漏电继电器；
JD1-1500F漏电继电器；JD1-2000F漏电继电器；
JD1-10FS漏电继电器；JD1-15FS漏电继电器；
JD1-16FS漏电继电器；JD1-25FS漏电继电器；
JD1-32FS漏电继电器；JD1-40FS漏电继电器；
JD1-63FS漏电继电器；JD1-100FS漏电继电器；
JD1-200FS漏电继电器；JD1-250FS漏电继电器；
JD1-320FS漏电继电器；JD1-400FS漏电继电器；
JD1-630FS漏电继电器；JD1-800FS漏电继电器；
JD1-1000FS漏电继电器；JD1-1500FS漏电继电器；
JD1-2000FS漏电继电器；
一、核心功能
- 漏电保护
- 通过零序电流互感器实时监测线路中的剩余漏电电流，当电流超过整定值（30-500mA可调）时，继电器动作，触发断路器或接触器切断电路，防止触电事故和电气火灾。
- 分级保护
- 提供快速型（动作时间<0.1秒）和延时型（动作时间可选0.1s、0.2s、0.5s）两种模式，支持干线和支线的分级保护，避免越级跳闸，提高供电可靠性。
- 报警功能
- 可配备蜂鸣器、信号灯等声光器件，组成漏电报警装置，实时提示故障状态，便于快速排查问题。
二、技术参数
- 动作电流
- 范围：30-300mA、50-500mA两档可调，满足不同场景需求。
- 精度：动作可靠，连续供电稳定。
- 动作时间
- 快速型：<0.1秒，适用于对触电防护要求高的场景。
- 延时型：0.1s、0.2s、0.5s可选，适用于分级保护。

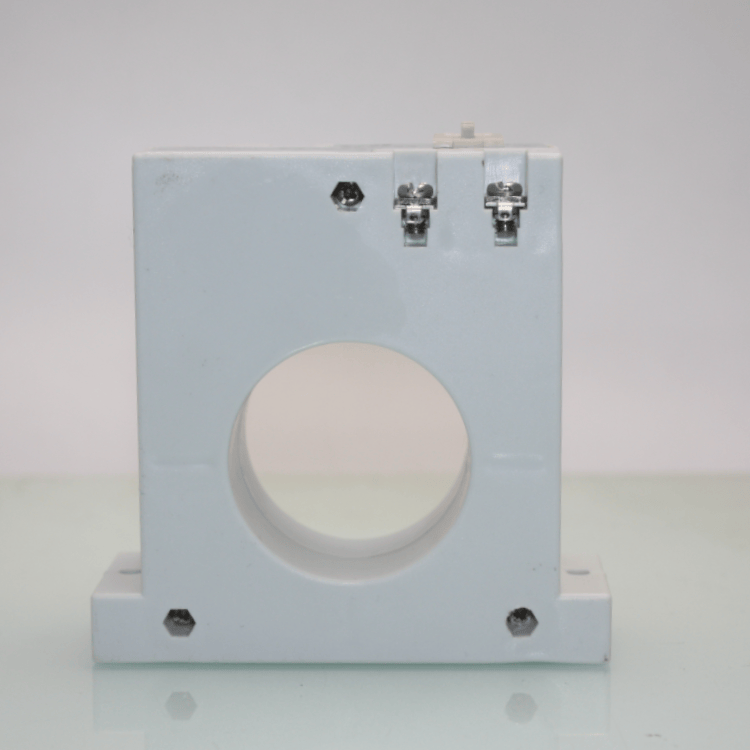

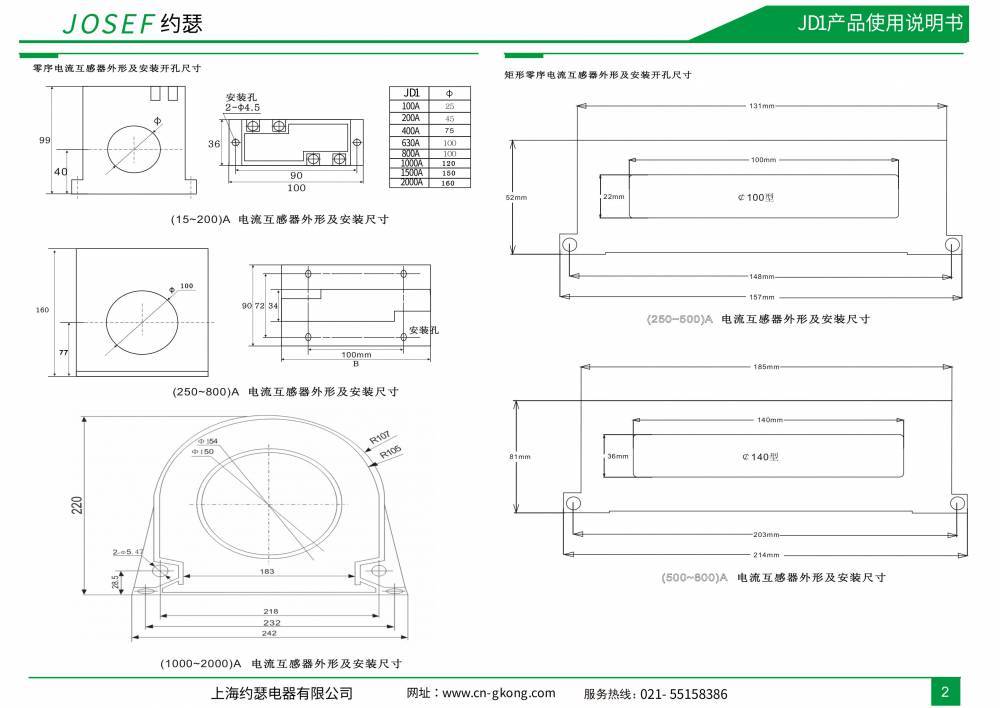

- 互感器孔径
- 标配150mm，可选25mm、45mm、100mm、200mm或方形非标尺寸，适配不同线径。
- 功耗
- ≤5W，节能环保。
- 绝缘性能
- 绝缘电阻：外壳与外露带电端子间≥10MΩ（500V兆欧表测量）。
- 绝缘耐压：耐受2kV（有效值）50Hz试验电压，历时1分钟无击穿或闪络。
- 环境适应性
- 温度：-15℃～55℃（存储-25℃～+70℃）。
- 湿度：≤90%。
- 海拔：≤2500米。
- 磁场强度：<0.5mT。
三、工作原理
- 零序电流检测
- 主线路无漏电时，零序互感器感应的电流矢量和为零；发生漏电或触电时，矢量和失衡，产生不平衡电流信号。
- 信号处理与执行
- 不平衡电流信号经电子线路放大后，与整定值比较。若超过阈值，可控硅导通，驱动出口继电器动作，通过常开/常闭触点切断主线路。
- 试验与复归
- 按下试验按钮，模拟漏电场景，验证继电器动作可靠性；复归方式为手动复归，确保安全。
四、应用场景
- 工业领域
- 适用于机床、泵类、压缩机等设备的漏电保护，防止因接地故障引发的设备损坏或电气火灾。
- 建筑配电
- 用于商业楼宇、住宅小区的电气安全防护，提供间接接触保护，降低触电风险。
- 基础设施
- 保障交通信号、供水系统等关键设施的供电安全，避免漏电导致的系统中断。
五、产品优势
- 高精度检测
- 电子式设计，抗干扰能力强，动作可靠。
- 灵活安装
- 支持嵌入式面板或导轨安装，适应不同空间需求。
- 分级保护
- 快速型与延时型配合使用，实现干线与支线的选择性保护。
- 经济性
- 替代传统LLJ、JD1等系列漏电继电器，降低维护成本。
)
)
)
)
)
)
)
)
)
)
)
