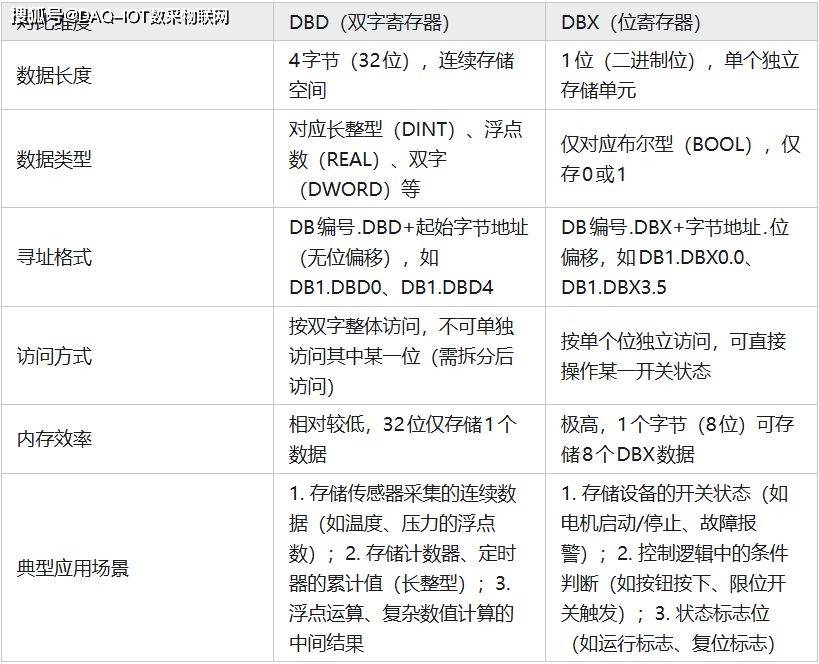

西门子PLC中，DBD和DBX均是数据块（DB块）内的地址表示方式，核心区别在于数据访问粒度、数据长度及应用场景，二者均依赖DB块（共享DB或背景DB）存储数据，寻址逻辑与M区（MD、MW、MB、M位）一致，但定位精度和用途差异显著，具体区别如下： 一、核心定义与本质区别 1. DBD（Data Block Double-word）—— 双字寄存器 DBD是数据块内的双字寻址方式，“D”代表Double-word（双字），占用4个字节（32位）的连续存储空间，本质是用于存储需较大容量、较高精度数据的寄存器单元，可对应长整型（DINT）、浮点数（REAL）等数据类型。 例如：DB1.DBD0 表示从数据块DB1的第0个字节开始，连续占用4个字节（DB1.DBB0~DB1.DBB3）组成的双字，这4个字节又可拆分为2个16位字（DB1.DBW0、DB1.DBW2），或32个独立位（DB1.DBX0.0~DB1.DBX3.7）。 2. DBX（Data Block Bit）—— 位寄存器 DBX是数据块内的位寻址方式，“X”代表Bit（位），仅占用1位（二进制位）的存储空间，本质是用于存储布尔值（BOOL）的最小单元，仅能表示“0”（假）或“1”（真）两种状态。 例如：DB1.DBX3.5 表示数据块DB1中第3个字节的第5位，它是构成字节（DBB）、字（DBW）、双字（DBD）的最小单位，无法再拆分更小的存储单元，常用于表示单个开关量的状态。 二、关键区别明细（表格对比）
- DBD使用需注意内存对齐，建议起始地址为4字节对齐（如DBD0、DBD4），否则可能导致寻址错误。
- DBX仅能用于布尔值存储，不可用于数值计算；频繁读写大量DBX时，可考虑使用DBB（字节）提高效率。
- 优化型DB块不支持绝对寻址（如DB1.DBD0、DB1.DBX0.0），需通过符号寻址（如"MyDB".CounterValue）访问；非优化DB块可使用绝对寻址。
- 无论DB块中定义的是DBD还是其他类型，其包含的DBX、DBB、DBW均可被访问，但需避免地址覆盖导致数据错误。
四、总结 DBD和DBX的核心差异在于存储粒度和用途：DBD是“批量数据容器”，用于存储连续、高精度的数值数据；DBX是“最小开关单元”，用于存储单个二进制状态。实际编程中，需根据数据类型（数值/布尔）、存储需求（容量/效率）选择对应寻址方式，避免地址冲突，确保程序稳定运行。
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
