一、定位与功能

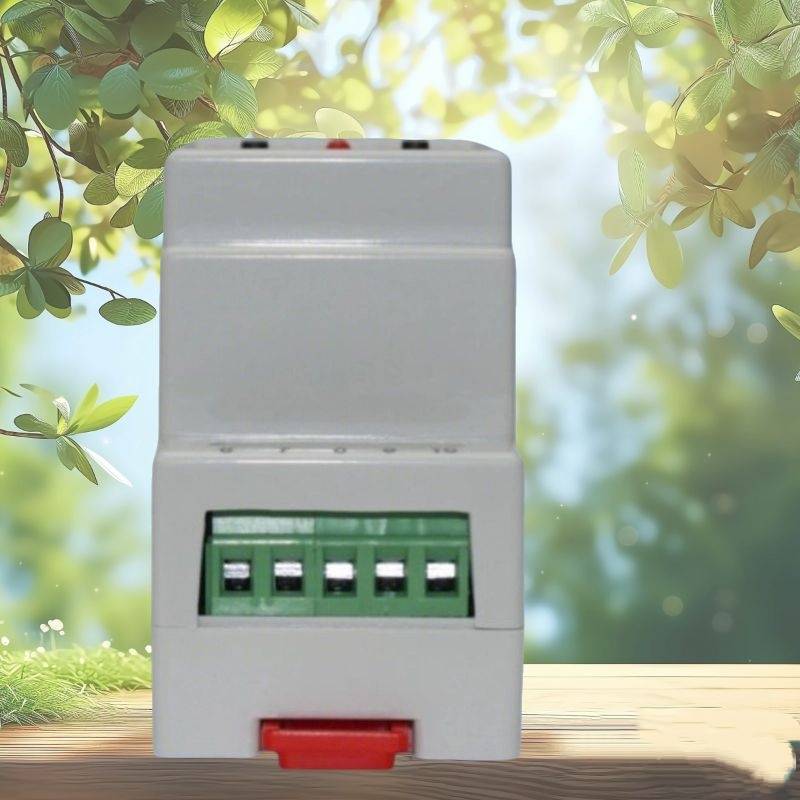

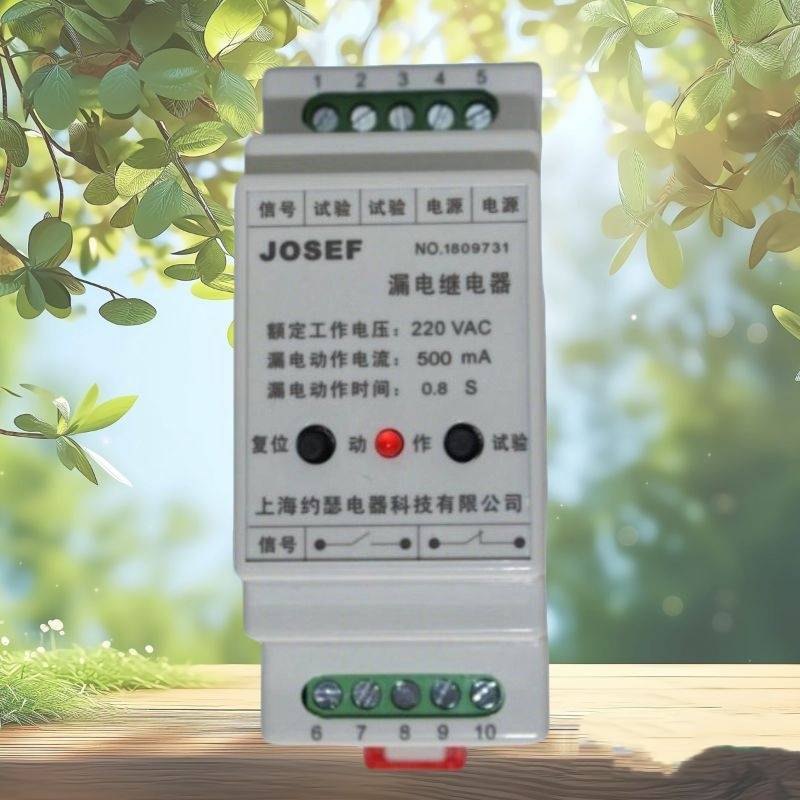

LLJ-30F漏电继电器是JOSEF约瑟品牌推出的电流动作型漏电保护装置，属于LLJ-F(S)系列，专为低压配电系统设计。其核心功能包括：
漏电保护：实时监测线路对地漏电电流，当电流超过整定值时，快速切断故障电路，防止设备损坏或电气火灾。
触电防护：通过快速响应漏电信号，提供间接接触保护，降低触电风险。
分级保护：支持干线与支线分级保护，适用于复杂电网的漏电故障定位与隔离。
二、技术参数与性能
额定参数
额定电压：支持交流电压至660V（部分型号扩展至1140V），频率50Hz，适应低压配电系统需求。
额定电流：覆盖中小功率设备保护，具体电流值需参考产品手册（通常适配15~4000A线路）。
动作电流：分档可调，常见范围为30mA至500mA，满足不同场景灵敏度需求。
动作时间：
快速型：≤0.1秒，适用于对人身安全直接威胁的快速切断场景（如触电保护）。
延时型：0.1秒至2秒可调，适应多级保护中与下级装置的配合（如支线保护）。
零序互感器
孔径规格：支持多种规格（如25mm、45mm等），适应不同线径电缆安装需求。
检测原理：实时监测线路三相电流矢量和，当漏电电流超过设定值时，触发继电器动作。
触点容量
触点形式：1常开（NO）+1常闭（NC）触点。
负载能力：AC250V 3A，可控制断路器或接触器分合闸，实现故障隔离。
环境适应性
温度范围：-15℃～55℃（部分型号支持-25℃～+70℃），适应不同气候条件。
湿度：≤90%RH，适合高湿度环境。
防护等级：密封封装结构，防止粉尘和湿气侵入，延长使用寿命。
