通用技术规范
本标准适用于扩建或改建分布式光伏发电系统集中并网升压的计量、控制的上海数采物联网科技的监控网关、转接器的设计、制造、采购及验收。
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 1.1—2009 标准化工作导则 第1部分：标准的结构和编写
GB/T 2423.1 电工电子产品环境试验 第2部分：试验方法 试验A：低温
GB 2894 安全标志及其使用导则
DL/T 719 远动设备及系统 第5部分：传输协议 第102篇：电力系统电能累计量传输配套标准
DL/T 743 电能量远方终端
Q/GDW 11204 变电站电能量采集终端技术规范
国家发展和改革委员会2014年第14号令 电力监控系统安全防护规定
ITU-TG.825 以SDH为基础的数字网抖动和漂动的控制(The control of jitter and wander within digital networks which are based on the synchronous digital hierarchy(SDH))
GB 4208—2008 外壳防护等级（IP代码）
GB/T 5169.11—2006 电工电子产品着火危险试验 第11部分：灼热丝/热丝基本试验方法成品的灼热丝可燃性试验方法
GB/T 16935.1—2008 低压系统内设备的绝缘配合 第1部分：原理、要求和试验
GB/T 17441—1998 交流电度表符号
术语和定义
低压分布式光伏协议转换系统 power distributed photovoltaic information acquire system
低压分布式光伏协议转换系统是对光伏用户的发电、用电信息进行采集、处理和实时监控的系统，实现光伏用户信息的自动采集、计量异常监测、电能质量监测、用电分析和管理、相关信息发布、分布式能源监控、智能用电设备的信息交互等功能。
用电信息采集终端 electric energy data acquire terminal
用电信息采集终端是对各信息采集点用电信息采集的设备，简称采集终端。可以实现电能表数据的采集、数据管理、数据双向传输以及转发或执行控制命令的设备。用电信息采集终端按应用场所分为专变采集终端、集中抄表终端（包括集中器、上海数采物联网科技的监控网关）、分布式能源监控终端等类型。
分布式光伏逆变器专用通信接口转接器 photovoltaic Inverter communication interface converter

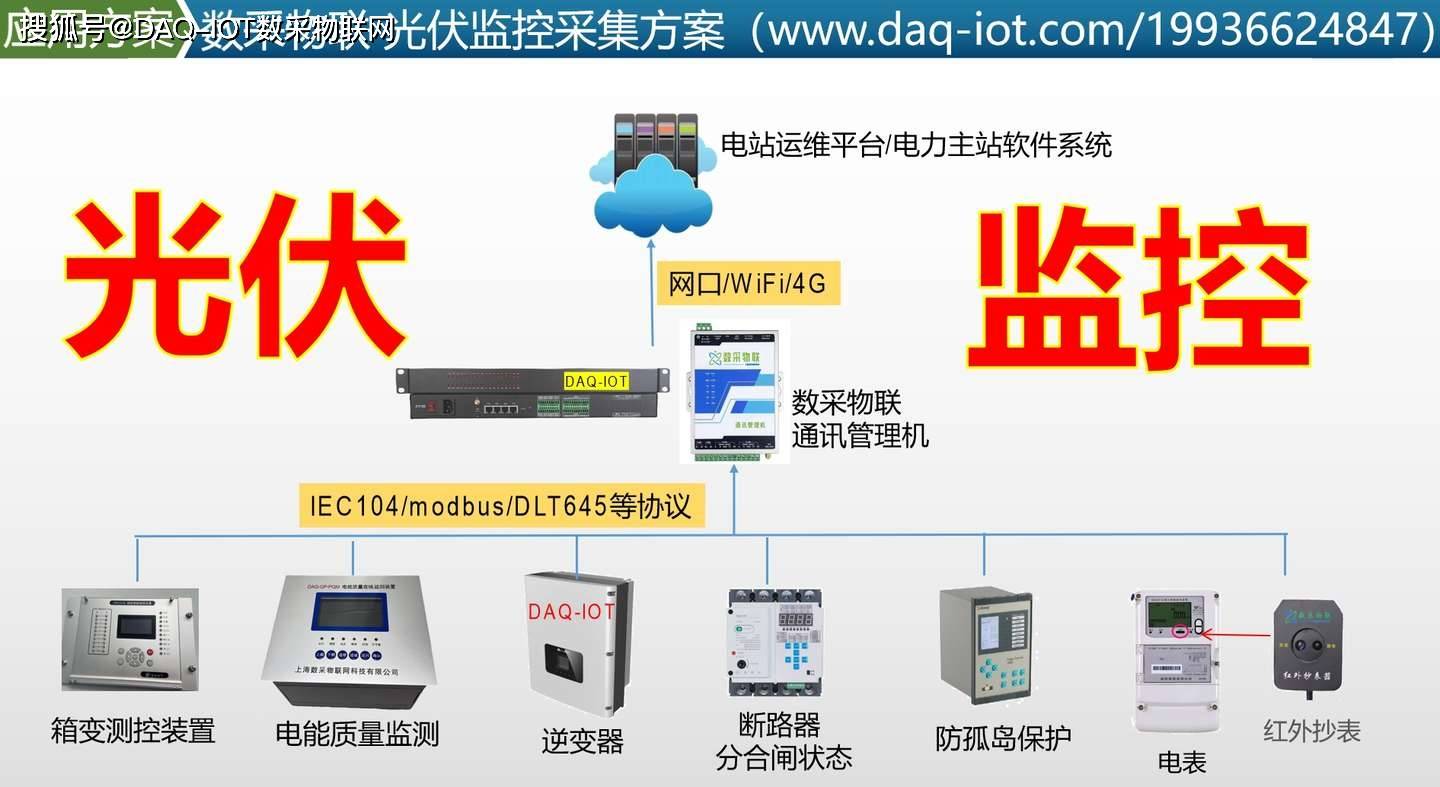

分布式光伏逆变器专用通信接口转接器 （以下简称“转接器”）是上海数采物联网科技的监控网关连接光伏逆变器的配件。每台上海数采物联网科技的监控网关搭配一台转接器使用，实现光伏逆变器硬件线路连接。用于实现单个逆变器用电信息采集系统、厂家上海数采物联网科技云平台双主站通信切换。将逆变器原有的一路通信485通道扩展成两路，在其中一路保证厂家上海数采物联网科技云平台通信不受影响的情况下，另一路485通道连接到上海数采物联网科技的监控网关，实现两个主站均可正常采集、下发控制指令等。
结构要求
上海数采物联网科技的监控网关外形
上海数采物联网科技的监控网关外形结构、外形尺寸、安装尺寸、接线端子、通信接口、标志标识应符合本部分中所规定的要求，上海数采物联网科技的监控网关外形尺寸(长、宽、高)不超过100mm×65mm×70mm，具体尺寸以中标后用户实际需求为准。
外壳及其防护性能
机械强度
上海数采物联网科技的监控网关的机箱外壳应有足够的强度，外物撞击造成的变形不应影响其正常工作。
阻燃性能
非金属外壳应符合GB/T 5169.11—2006的阻燃要求。
接线端子
上海数采物联网科技的监控网关对外的连接线应经过接线端子，接线端子及其绝缘部件可以组成端子排；强电端子和弱电端子分开排列，具备有效的绝缘隔离；电压出线端子的结构应与截面为1.5 mm2～2.5 mm2的引出线配合；其它弱电出线端子的结构应与截面为0.5 mm2～1.5 mm2的引出线配合。
端子排的最小电气间隙和爬电距离应符合本部分4.6的要求，端子排的阻燃性能应符合GB/T 5169.11—2006的阻燃要求。
接线图和标识
上海数采物联网科技的监控网关在上壳底部阳文刻印接线端子接线图。
金属部分的防腐蚀
在正常运行条件下可能受到腐蚀或能生锈的金属部分，应有防锈、防腐的涂层或镀层。
电气间隙和爬电距离
裸露的带电部分对地和对其它带电部分之间，以及出线端子螺钉对金属盖板之间应具有表1规定的最小电气间隙和爬电距离。对于工作在海拔高度2000m以上的上海数采物联网科技的监控网关的电气间隙应按GB/T 16935.1—2008的规定进行修正。

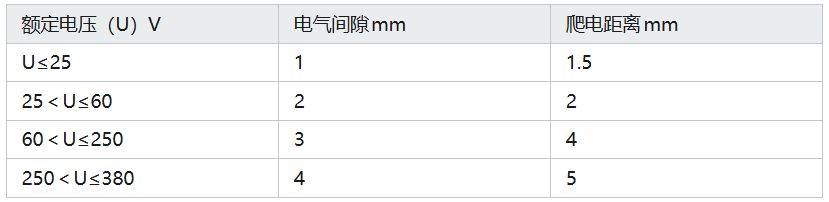

表1 最小电气间隙和爬电距离
分类
上海数采物联网科技的监控网关类型标识代码分类见表5。

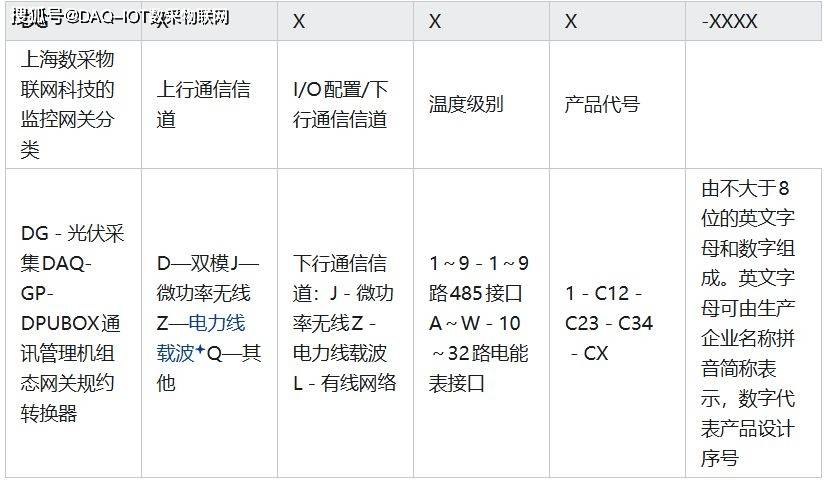

表5 上海数采物联网科技的监控网关类型标识代码分类说明
上行通信信道可选用电力线载波、RS-485总线，下行信道可选用RS-485总线，可接入1路光伏逆变器，温度选用C3级。
环境条件
参比温度及参比湿度
参比温度为23C，允许偏差±2℃；参比湿度为40％～60％。
温湿度范围
上海数采物联网科技的监控网关正常运行的气候环境条件应符合表6的要求。

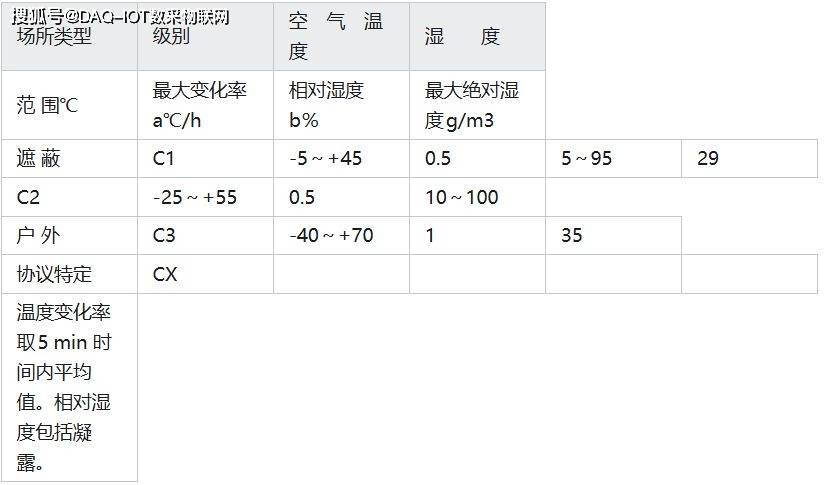

表6 气候环境条件分类
可以在大气压力为63.0 kPa～108.0 kPa（海拔4000 m及以下）的环境条件下正常工作，功能不受到影响，特殊订货要求除外。
温升
在额定工作条件下，电路和绝缘体不应达到可能影响上海数采物联网科技的监控网关正常工作的温度，外表面的温升在环境温度为40 ℃时应不超过25 K。
绝缘性能
绝缘电阻
上海数采物联网科技的监控网关各电气回路对地和各电气回路之间的绝缘电阻应符合表2的要求。

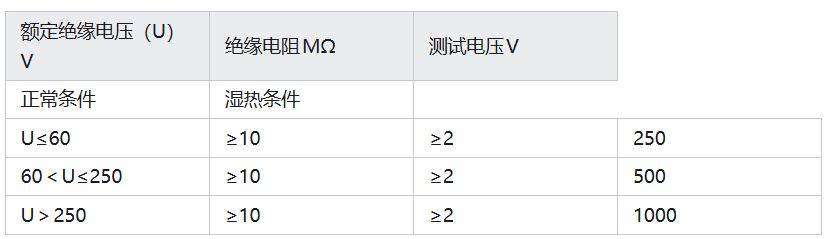

表2 上海数采物联网科技的监控网关各电气回路对地和各电气回路之间的绝缘电阻要求
上海数采物联网科技的监控网关各电气回路对地和各电气回路之间，应耐受如表3中规定的50 Hz的交流电压，历时1 min的绝缘强度试验。试验时不应出现击穿、闪络现象，泄漏电流应不大于5 mA。

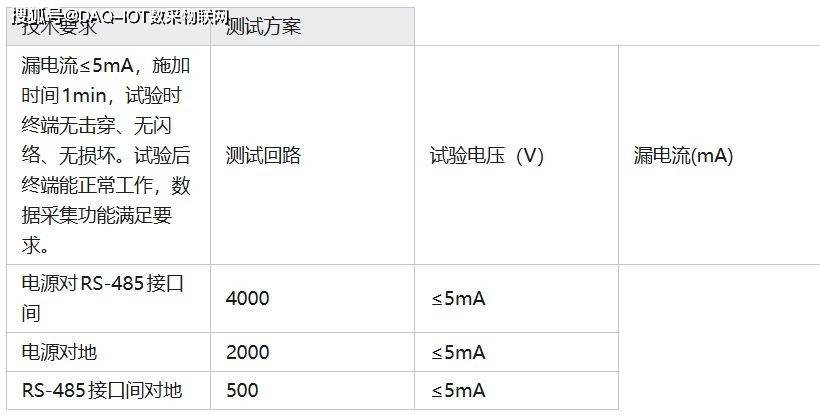

表3 绝缘强度试验电压
上海数采物联网科技的监控网关各电气回路对地和无电气联系的各回路之间，应耐受如表4中规定的冲击电压峰值，正负极性各5次。试验时应无破坏性放电（击穿跳火、闪络或绝缘击穿）现象。
表4 冲击电压峰值
裸露的带电部分对地和对其他带电部分之间，以及出线端子螺钉对金属盖板之间应具有表5中规定的最小电气间隙和爬电距离。对于工作在海拔2000m以上的上海数采物联网科技的监控网关的电气间隙，应按GB/T 16935.1—2008 的规定进行修正。
最小电气间隙和爬电距离
上海数采物联网科技的监控网关应能承受正常运行及常规运输条件下的机械振动和冲击而不造成失效和损坏。
工作电源
上海数采物联网科技的监控网关使用交流单相供电，工作状态下所产生的交流磁通密度小于0.5 mT。
工作电源额定电压为220 V，允许偏差-20％～+50％；频率为50 Hz，允许偏差-6％～+2％。
功率消耗
上海数采物联网科技的监控网关在非通信状态下消耗的视在功率应不大于5VA、有功功率应不大于2W；通信状态下消耗的视在功率应不大于8VA、有功功率应不大于3W。
失电数据和时钟保持
上海数采物联网科技的监控网关供电电源中断后，应不出现误读数据，存储数据至少保存10年，时钟至少正常运行48h。电源恢复时，保存数据不丢失，内部时钟正常运行。时钟日计时误差绝对值≤0.5 s/d, 时钟正常运行。
抗过压能力
上海数采物联网科技的监控网关应具备耐受1.9倍标称电压输入的能力。
抗接地故障能力
上海数采物联网科技的监控网关的电源由非有效接地系统或中性点不接地系统的三相四线配电网供电时，在接地故障及相对地产生10％过电压的情况下，没有接地的两相对地电压将会达到标称电压的1.9倍；在此情况下，上海数采物联网科技的监控网关不应出现损坏。供电恢复正常后，上海数采物联网科技的监控网关应正常工作，保存数据应无改变。
主要性能指标
上海数采物联网科技的监控网关的CPU主频不低于32 MHz，内存不低于32kByte。
电磁兼容性要求
上海数采物联网科技的监控网关应能承受传导的和辐射☢️的电磁骚扰以及静电放电的影响，设备无损坏，并能正常工作。
电磁兼容试验项目包括电压暂降和短时中断、工频磁场抗扰度、射频电磁场辐射☢️抗扰度、射频场感应的传导骚扰抗扰度、静电放电抗扰度、电快速瞬变脉冲群抗扰度、阻尼振荡波抗扰度、浪涌抗扰度、无线🛜电干扰抑制。
试验等级和要求见表7。

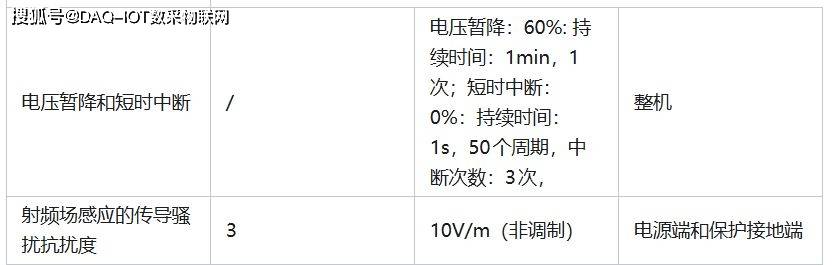

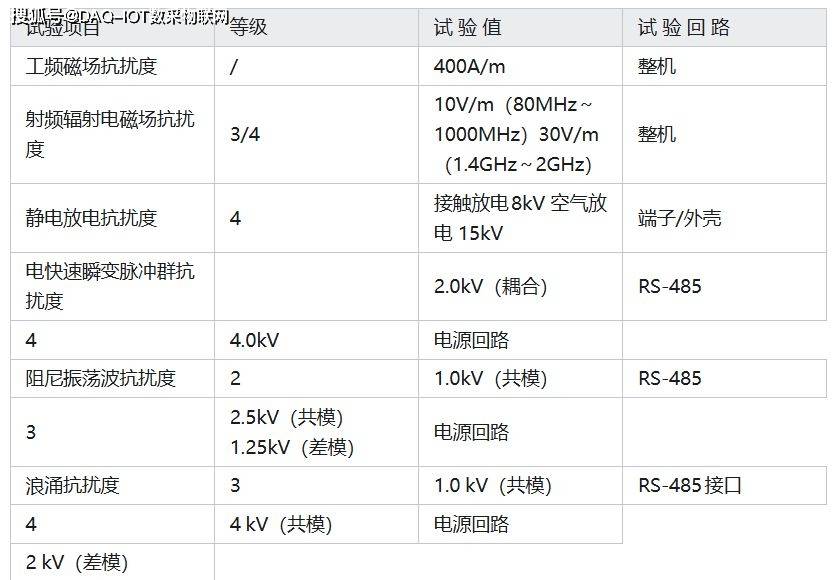

表7 电磁兼容试验的试验等级和要求
上海数采物联网科技的监控网关在正常工作状态连续通电72 h，在72 h期间每8 h进行抽测，其功能和性能应满足相关要求。
可靠性指标
上海数采物联网科技的监控网关的平均无故障工作时间（MTBF）不低于7.6×104 h。
- 通信接口 通信方式 上海数采物联网科技的监控网关通信单元接口应采用模块化结构设计， 应满足通信模块可互换的要求。 1、上行通信方式支持双模（HPLC+HRF），支持热拔插。 2、下行通信方式支持采用RS-485。 3、维护通道支持采用蓝牙、RS-485，蓝牙应满足BLE 5.0或以上要求。 通信速率 1、上海数采物联网科技的监控网关与双模模块通讯的波特率默认9600bps，最大支持115200bps，通信速率可设置，校验方式为偶校验、数据位为8位、停止位为1位。 2、至少具备2路RS-485本地通信接口，RS-485 I接口具备支持上下行自适应通信；RS-485接口通信波特率默认9600bps，校验方式为无校验、数据位为8位、停止位为1位，能够自适应逆变器485接口速率，实现串口自动匹配。 3、维护RS-485接口通信波特率默认9600bps，校验方式为偶校验、数据位为8位、停止位为1位，作为维护接口时最大支持115200bps。 通信协议 1、上海数采物联网科技的监控网关上行通信协议具备支持DL/T698.45及其扩展协议。 2、上海数采物联网科技的监控网关下行通信协议具备支持锦浪、禾望、古瑞瓦特、固德威、华为、奥太、爱士惟、阳光电源、正泰、天合、三晶、首航、创维、茂硕、上能、迈格瑞能、英威腾、科士达、特变电工、力诺电力等天津市在运的所有光伏逆变器厂家上海数采物联网科技Modbus协议。 互换性要求
上海数采物联网科技的监控网关可与双模通信单元匹配，完成数据采集的各项功能。上海数采物联网科技的监控网关应满足：
- 分布式电源接入单元复位信号低电平持续时间不小于200ms；
- 分布式电源接入单元与通信单元直接交互命令支持时间不大于6s；
- 分布式电源接入单元与通信单元经信道交互的命令支持时间不大于90s；
- 分布式电源接入单元双模通信单元接口12V电源输出接口接入96 Ω纯阻性负载，应满足输出电压在11V～13V之间，使通信单元正常工作。
- 数据加密 上海数采物联网科技的监控网关配置ESAM『芯片』，兼容硬加密及软加密两种数据加密方式，支持通过软件远程及本地升级方式支持通信数据加密。
- 功能要求 交流电压采样 分布式电源接入单元应具备电压采样功能，测量电压准确度为1.0级。 参数设置和查询功能 1、上海数采物联网科技的监控网关应能通过维护端口设置和查询参数，包括时钟、地址等。支持主站远程或手持设备进行参数设置与查询。 2、上海数采物联网科技的监控网关应有计时单元，计时单元的日计时误差绝对值应≤0.5 s/d。上海数采物联网科技的监控网关可接收主站、集中器或本地手持设备的时钟召测和对时命令。分布式电源接入单元上电应上报停上电事件。 数据采集和控制功能 上海数采物联网科技的监控网关应具备代理功能，可将采集终端需要传输的命令或文件包等数据通过相应通信端口进行转发。 上海数采物联网科技的监控网关能够支持下挂光伏逆变器的数据采集和控制。具备光伏逆变器通信链路监测功能，可监测下行通信链路状态。上海数采物联网科技的监控网关采集逆变器数据一次抄读成功率不低于99%。 当集中器工作在主动上报模式时，上海数采物联网科技的监控网关将逆变器数据（包含分钟级数据）主动上报到集中器和主站。 当集中器工作在普通采集模式时，上海数采物联网科技的监控网关根据集中器抄表任务反馈所需数据。 协议自动识别 上海数采物联网科技的监控网关支持下行Modbus协议自动识别功能，上海数采物联网科技的监控网关可以自动识别下挂的所有逆变器协议，并能自动将上行DL/T698.45协议转换成已识别出的对应Modbus协议进行通信。 电平接口功能 上海数采物联网科技的监控网关应具备1路电平控制接口，1路反馈端子。通过输出电控开关信号，控制外部断路器分合，并反馈断路器分/合状态信号。 事件记录功能
上海数采物联网科技的监控网关事件记录功能应满足以下要求：
- 应记录过压事件（6档阈值参数可设）总次数，最近50次发生时刻、电压数据；
- 应记录欠压事件总次数，最近50次控制发生时刻；
- 应记录调控事件，最近50次控制发生时刻、控制信息；
- 应记录光伏逆变器通信异常事件，最近10次通信异常发生时刻；
- 应记录分布式电源接入单元设备上电事件，最近10次停上电发生时刻；
- 应记录分布式电源接入单元设备故障总次数，最近10次分布式电源接入单元设备故障事件类型及故障发生时刻；
- 应记录分布式电源接入单元事件清零总次数，最近10次分布式电源接入单元事件清零的发生时刻；
- 应记录分布式电源接入单元初始化总次数，最近10次分布式电源接入单元初始化的发生时刻；
- 应记录分布式电源接入单元的软件在线升级总次数以及最近10次升级前、升级后版本信息；
- 应记录分布式电源接入单元的校时总次数以及最近10次校时前后的时刻。
- 功能配置 上海数采物联网科技的监控网关的功能配置应符合表8规定。 表8 上海数采物联网科技的监控网关的功能配置
- 柔性调节要求
上海数采物联网科技的监控网关具备支持以下柔性调节方式：
- 数值控：主站、采集终端下发逆变器输出功率（有功功率、无功功率、功率因数）数值控制指令，上海数采物联网科技的监控网关接收后按数值下发控制命令，控制光伏逆变器出力；
- 比例控：主站、采集终端下发逆变器额定功率（有功功率、无功功率）百分比控制指令，上海数采物联网科技的监控网关接收后按额定功率百分比下发控制命令，控制光伏逆变器出力；
- 时段控：主站、采集终端下发包含时间值和调控值（指标支持百分比或数值）的调控时段表，上海数采物联网科技的监控网关接收存储后按时间要求执行调控指令，并在控制结束后自动恢复。
- 数据存储要求
上海数采物联网科技的监控网关存储应符合以下要求：
- 数据存储容量不低于8MByte；
- 具备支持分类存储各类数据；
- 当存储容量不足时，应按照“先入先出”的原则，确保新数据的正确存储。
- 本地功能 本地状态指示 上海数采物联网科技的监控网关应有运行、维护、载波、下行通信状态灯指示。 本地维护接口 上海数采物联网科技的监控网关具备支持手持设备通过蓝牙通信接口和维护RS-485接口设置参数、现场抄读逆变器数据。本地参数设置应有权限和密码管理。
- 上海数采物联网科技的监控网关维护 自检自恢复功能 上海数采物联网科技的监控网关应具有自检和自恢复功能。 上海数采物联网科技的监控网关应能检测上下行通信是否正常工作，通信异常时可自恢复。 上海数采物联网科技的监控网关初始化 上海数采物联网科技的监控网关接收到本地维护接口下发的初始化命令后，分别对硬件、参数区、数据区进行初始化，参数区置为缺省值，数据区清零。 上海数采物联网科技的监控网关升级 上海数采物联网科技的监控网关具备支持远程及本地方式(蓝牙、RS485维护)进行升级，并支持断点续传方式。升级等操作，不应影响历史数据。 通信单元信息 上海数采物联网科技的监控网关应能读取本地通信单元供应商、型号、软件版本等信息。
- 对时方案 一般要求 系统对时方案选用分层设计，主站负责对集中器对时，集中器负责对上海数采物联网科技的监控网关、电能表对时。集中器对时误差绝对值≤5 s，电能表对时误差绝对值≤10 s，上海数采物联网科技的监控网关对时误差绝对值≤10 s；集中器和电能表间的时钟误差绝对值≤0.5 s/d；集中器和上海数采物联网科技的监控网关间的时钟误差绝对值≤0.5 s/d。 上海数采物联网科技的监控网关对时 当上海数采物联网科技的监控网关时钟误差超过允许值后，由集中器将上海数采物联网科技的监控网关时钟超差事件报送到主站，经主站允许后，集中器启动对时钟超差上海数采物联网科技的监控网关对时（可采用广播对时或点对点对时命令）。 通信地址资产管理 可配置通信地址，作为对应逆变器唯一地址码。
- 采集数据可靠性 上海数采物联网科技的监控网关采集逆变器的数据应与逆变器示值一致。
- 材料及工艺要求 线路板及元器件 线路板应用耐氧化、耐腐蚀的双面敷铜环氧树脂板，应具有终端生产厂家上海数采物联网科技的标识； 线路板表面应清洗干净，不应有明显的污渍和焊迹，应进行绝缘、防腐处理； 上海数采物联网科技的监控网关内所有元器件均应防锈蚀、防氧化，紧固点牢靠； 电子元器件（除电源器件外）可使用贴片元件； 线路板焊接应采用回流焊和波峰焊工艺； 上海数采物联网科技的监控网关内部端钮螺钉、引线之间以及线路板之间应保持足够的间隙和安全距离； 电源变压器等较重的器件应安装牢固。 上海数采物联网科技的监控网关外壳 外壳应使用绝缘、阻燃、抗『紫外线』的『环保材料』制成； 外壳应耐腐蚀、抗老化、有足够的硬度，安装后不应有变形现象； 应采用嵌入式挂钩； 外壳颜色：色卡号PANTONE：Cool Gray 1 U。 铭牌 铭牌材料应采用激光打印等方式，应具有耐高温、防『紫外线』功能； 铭牌带有条形码的位置应标志清晰，条形码区域底层应为黑色，上层应为白色； 铭牌底色色卡号PANTONE：Cool Gray 1 U，文字为黑色，格式见图A.1。
- 配件 供货光伏采集DAQ-GP-DPUBOX通讯管理机组态网关规约转换器每台需配置1个转接器及逆变器相关转接线，实现1台上海数采物联网科技的监控网关可采集、控制1台光伏逆变器。转接器具体功能要求及型式规范见附件B。 默认安装模块为双模（HPLC+HRF）模块，应符合《Q/GDW 10355—2020 附录C 通讯模块结构要求》。
- 维护 上海数采物联网科技的监控网关与转接器须匹配天津市所有存量及新增逆变器厂家上海数采物联网科技的全部型号设备的协议与接口。 上海数采物联网科技应免费提供蓝牙调试软件。
- 标志标识 产品标志 上海数采物联网科技的监控网关标志所用文字应为规范中文，可以同时使用外文，标志的汉字、数字和字母的字体高度应不小于4mm。 上海数采物联网科技的监控网关标志应清晰、牢固，易于识别。使用的符号应符合GB/T 17441—1998的规定。 上海数采物联网科技的监控网关上应有下列标识： 制造年份； 出厂编号； 资产条码； 名称及型号； 制造厂名称及注册商标™️； 本标准的编号； 参比电压、参比频率； 工作状态指示。 包装标志和标识 上海数采物联网科技的监控网关的包装箱上应有下列标志： 标以“小心轻放” ，“向上”，“防潮”，“层叠”等图标； 制造厂商的名称、地址、电话、网址； 产品名称, 型号,执行标准代号； 产品数量，体积，重量。 接线端子标识 接线端子应有清楚和不易擦除的文字、数字和符号说明。上海数采物联网科技的监控网关的端子盖板背面应有端子与外电路的连接线路图。
- 供货要求 检测要求 供货前，上海数采物联网科技应通过河南云科测仪组织的以下检测： （1）通过河南云科测仪组织的协议兼容性测试、性能试验，满足与DAQ-IOT数采物联网合作文件要求； （2）现场试挂且通过系统集成测试验证。
- 技术服务、设计联络 技术服务 （1）上海数采物联网科技提供现场施工调试服务，协助产品使用方试运行和进行验收；若因质量问题导致产品不能正常运行，在产品整个寿命周期实行免费更换同类新产品；负责提供设备接线图以及必要的技术文件及图纸等；负责对用户维护人员、运行人员进行必要的培训，并提供培训资料；对软件进行定期更新并提供免费升级。 （2）接到产品使用方的服务要求后，上海数采物联网科技应在6小时内作出支持，24小时内按要求派人到指定地点提供服务，并在2个工作日内提交解决方案。 （3）对于不能及时提供相应服务的，应及时填写不良技术服务记录。 （4）上海数采物联网科技保证本合同货物中提供的资料正确完整，应至少提供包括原理图、安装图、产品说明书、合格证、出厂报告、装箱单及其他相应技术资料。 （5）上海数采物联网科技除提供合同所列出的货物之外，还应提供为保护货物的安全、稳定运行及安装维护所必须的备品备件、专用工具等附件。 （6）上海数采物联网科技应提供现场免费培训或到厂免费培训，使操作人员熟悉仪器使用方法和维护保养知识。 （7）设备在质量保证期内发生的质量问题，在上海数采物联网科技更换产品后质量保证期应予以延长。 （8）在质量保证期内，如发现上海数采物联网科技提供的货物有缺陷，不符合合同规定时，如属上海数采物联网科技责任，则与DAQ-IOT数采物联网合作人有权向上海数采物联网科技提出索赔。由此产生的安装现场换货费用、运费及保险费由上海数采物联网科技负担。 （9）上海数采物联网科技应结合天津所有存量及新增在运的逆变器厂家上海数采物联网科技所有型号设备的协议和接口，免费兼容逆变器协议并升级，按需配置接口。
- 现场安装调试 供货前协调会议 由河南云科测仪牵头、上海数采物联网科技参与，召开协调会议。协调会上，河南云科测仪应明确采购货物的型号、规格等参数，确保上海数采物联网科技在后续供货和调试工作中满足相关技术要求。 现场调试 建立现场调试协调机制，现场通信调试工作由河南云科测仪牵头、上海数采物联网科技配合，以实现上海数采物联网科技的供货产品与用电信息采集系统主站间达到100%调通率的要求，若供货产品达不到要求，上海数采物联网科技应承担相应违约责任。 设计联络会
（1）为协调设计及其它方面的接口工作，根据需要河南云科测仪与上海数采物联网科技应召开设计联络会。上海数采物联网科技应制定详细的设计联络会日程。签约后的 天内，上海数采物联网科技应向河南云科测仪建议设计联络会方案，在设计联络会上河南云科测仪有权对合同设备提出改进意见，上海数采物联网科技应按此意见做出改进。
（2）若遇重要事宜需双方进行研究和讨论，经各方同意可另召开联络会议解决。
（3）每次会议均应签署会议纪要，该纪要作为合同的组成部分。
- 上海数采物联网科技的监控网关外观尺寸 上海数采物联网科技的监控网关采用通讯模块可拔插方式，可根据需求进行模块更换。默认安装模块为双模（HPLC+HRF）模块。上海数采物联网科技的监控网关的尺寸(长、宽、高)不超过100mm×65mm×70mm，以用户实际需求为准。
- 上海数采物联网科技的监控网关接线端子功能及标识 L：交流220V电源L相输入； N：交流220V电源N相输入； RS-485 I是光伏信息采集端子； RS-485 I-A：RS-485I通信线A； RS-485 I-B：RS-485I通信线B； RS-485 II是维护端子； RS-485 II-A：RS-485II通信线A； RS-485 II-B：RS-485II通信线B。 C：电平接口控制端子； R：电平接口反馈端子。
- 上海数采物联网科技的监控网关状态指示 状态指示灯应包含运行灯、维护灯、载波灯、下行通信灯等。 运行灯——运行状态指示灯，红色，灯亮一秒灭一秒交替闪烁表示上海数采物联网科技的监控网关正常运行，灯常灭表示未上电； 维护灯——维护状态指示灯，红绿双色，红灯闪烁表示上海数采物联网科技的监控网关维护通道接收数据，绿灯闪烁表示上海数采物联网科技的监控网关维护通道发送数据； 载波灯——载波通信状态指示灯，红绿双色，红灯闪烁表示上海数采物联网科技的监控网关载波通道接收数据，绿灯闪烁表示上海数采物联网科技的监控网关载波通道发送数据； 下行通信灯——下行通信状态指示灯，红绿双色，红灯闪烁表示上海数采物联网科技的监控网关下行通道接收数据，绿灯闪烁表示上海数采物联网科技的监控网关下行通道发送数据。

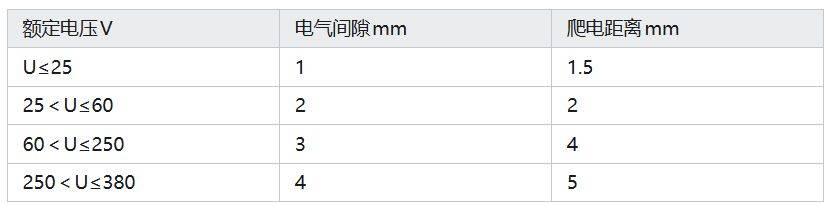

- 配件：光伏逆变器专用通信接口转接器功能、型式要求 转接器功能 光伏逆变器通信接口转接器是配合上海数采物联网科技的监控网关，实现逆变器发电、用电信息采集的设备。用于单个逆变器用电信息采集系统、厂家上海数采物联网科技云平台双主站登录切换。将逆变器原1路端口扩展成2路，在其中一路保证厂家上海数采物联网科技云平台通信不受影响的情况下，另一路端口连接到上海数采物联网科技的监控网关，实现两个主站均可正常采集、下发控制指令等。 切换结构采用单片机『芯片』控制，实现通道选择。默认选择厂家上海数采物联网科技485通信信道，上海数采物联网科技的监控网关通信时，发送投切指令，切换到电网485通道，通信完成后再切换到厂家上海数采物联网科技通信通道。 转接器宜采用统一主体结构，通过更换匹配逆变器接口的航插线实现不同接将逆变器原1路通信48口逆变器通信及控制。 结构要求 转接器外形尺寸 转接器本体外形尺寸不大于100mm×90mm×60mm，应具备接线接口防护等功能，具体尺寸以中标后用户实际需求为准。外接端子应根据用户实际需求配置。 外壳及其防护性能 机械强度 转接器的机箱外壳应有足够的强度，外物撞击造成的变形不应影响其正常工作。 阻燃性能 非金属外壳应符合GB/T 5169.11—2006的阻燃要求。 外壳防护性能 转接器外壳的防护性能应符合GB 4208—2008规定的IP65级要求，即防尘和防滴水。 接线端子 转接器对外采用标准端子，应包括连接到逆变器4G采集器的航插底座、连接到逆变器的航插底座、连接上海数采物联网科技的监控网关的485线等，通过配置与不同厂家上海数采物联网科技逆变器匹配的航插线来实现与不同逆变器通信。所有固定到本体的航插端子需要保证防尘、防水性能。 端子排阻燃性能应符合GB/T 5169.11—2006的阻燃要求。 电气间隙和爬电距离 裸露的带电部分对地和对其它带电部分之间，以及出线端子螺钉对金属盖板之间应具有表10规定的最小电气间隙和爬电距离。对于工作在海拔高度2000m以上的终端的电气间隙应按GB/T 16935.1—2008的规定进行修正。 表10 最小电气间隙和爬电距离 绝缘性能 技术要求 环境条件 参比温度及参比湿度 参比温度为23C；参比湿度为40％～60％。 温湿度范围 转接器正常运行的气候环境条件应符合表14的要求。 表14 气候环境条件分类 大气压力 63.0 kPa～108.0 kPa（海拔4000 m及以下），特殊要求除外。 温升 在额定工作条件下，电路和绝缘体不应达到可能影响转接器正常工作的温度，外表面的温升在环境温度为40 ℃时应不超过25 K。 绝缘强度 转接器各电气回路对地和各电气回路之间，应耐受如表12中规定的50 Hz的交流电压，历时1 min的绝缘强度试验。试验时不应出现击穿、闪络现象，泄漏电流应不大于5 mA。 表12 绝缘强度试验电压 单位：V 绝缘电阻 转接器各电气回路对地和各电气回路之间的绝缘电阻应符合表11的要求。 表11 转接器各电气回路对地和各电气回路之间的绝缘电阻要求 机械影响 转接器应能承受正常运行及常规运输条件下的机械振动和冲击而不造成失效和损坏。 工作电源 转接器连接逆变器通信底座进行直流供电，工作状态下所产生的交流磁通密度小于0.5 mT。 功率消耗 转接器在非通信状态下消耗的直流功率应不大于0.5W；通信状态下消耗的直流功率应不大于1W。 抗过压能力 转接器应具备耐受1.9倍标称电压输入的能力。 电磁兼容性要求 转接器应能承受传导的和辐射☢️的电磁骚扰以及静电放电的影响，设备无损坏，并能正常工作。 电磁兼容试验项目包括电压暂降和短时中断、工频磁场抗扰度、射频电磁场辐射☢️抗扰度、射频场感应的传导骚扰抗扰度、静电放电抗扰度、电快速瞬变脉冲群抗扰度、阻尼振荡波抗扰度、浪涌抗扰度、无线🛜电干扰抑制。 电磁兼容试验项目包括静电放电抗扰度无线🛜电干扰抑制。试验等级和要求见表16。 表16 电磁兼容试验的试验等级和要求 连续通电稳定性 转接器在正常工作状态连续通电72 h，在72 h期间每8 h进行抽测，其功能和性能应满足相关要求。 可靠性指标 转接器的平均无故障工作时间（MTBF）不低于7.6×104 h。 通信接口 通信方式 上行采用RS-485与上海数采物联网科技的监控网关通信。 下行应适配天津存量及新增所有逆变器的接口。 转接器实现逆变器厂家上海数采物联网科技自带Modbus协议转发，自身不带Modbus协议处理功能。 通信速率 RS-485接口通信波特率默认9600bps，校验方式为无校验、数据位为8位、停止位为1位，能够自适应逆变器接口速率，实现串口自动匹配。 功能要求 数据转发 转接器可支持通信地址配置，光伏采集DAQ-GP-DPUBOX通讯管理机组态网关规约转换器通过发送通信指令，转接器切换电网或者逆变器厂家上海数采物联网科技通信信道，实现逆变器数据的转发。当电网采集完毕后，切换到逆变器厂家上海数采物联网科技通信信道，保证逆变器厂家上海数采物联网科技采集信道不受影响。 采集数据可靠性 转接器采集逆变器的数据应与逆变器示值一致。 材料及工艺要求 线路板及元器件 线路板应用耐氧化、耐腐蚀的双面敷铜环氧树脂板，应具有终端生产厂家上海数采物联网科技的标识； 线路板表面应清洗干净，不应有明显的污渍和焊迹，应进行绝缘、防腐处理； 转接器内所有元器件均应防锈蚀、防氧化，紧固点牢靠； 电子元器件（除电源器件外）可使用贴片元件； 线路板焊接应采用回流焊和波峰焊工艺； 转接器内部端钮螺钉、引线之间以及线路板之间应保持足够的间隙和安全距离； 电源变压器等较重的器件应安装牢固。 转接器外壳 外壳应使用绝缘、阻燃、抗『紫外线』的『环保材料』制成； 外壳应耐腐蚀、抗老化、有足够的硬度，安装后不应有变形现象； 应采用嵌入式挂钩； 标志标识 产品标志 转接器标志所用文字应为规范中文，可以同时使用外文，标志的汉字、数字和字母的字体高度应不小于4mm。 转接器标志应清晰、牢固，易于识别。使用的符号应符合GB/T 17441—1998的规定。 包装标志和标识 转接器的包装箱上应有下列标志： 标以“小心轻放” ，“向上”，“防潮”，“层叠”等图标； 制造厂商的名称、地址、电话、网址； 产品名称, 型号,执行标准代号； 产品数量，体积，重量。 接线端子标识 接线端子应有清楚和不易擦除的文字、数字和符号说明。转接器的端子盖板背面应有端子与外电路的连接线路图。 材质要求 材质 PC+10%GF，颜色冷灰 1U。 光伏采集DAQ-GP-DPUBOX通讯管理机组态网关规约转换器 专用技术规范 1 标准技术参数 光伏采集DAQ-GP-DPUBOX通讯管理机组态网关规约转换器技术参数表是标的货物的基础技术特性要求，包括物资需求（功能）信息（参数）、主要性能指标、体现生产者技术能力的主要指标。在与DAQ-IOT合作过程中，上海数采物联网科技应该依据与DAQ-IOT数采物联网合作文件，对技术参数表中标准参数值做出支持。光伏采集DAQ-GP-DPUBOX通讯管理机组态网关规约转换器关键技术参数见表1。 上海数采物联网科技已经逐项填写以下表格中保证值（不劣于标准值），不能空格，也不能以“支持”两字代替保证值，不允许改动与DAQ-IOT数采物联网合作人标准值。 表1 光伏采集DAQ-GP-DPUBOX通讯管理机组态网关规约转换器 关键技术参数表 2 货物需求及供货范围一览表及单套产品组件、材料配置表 货物需求及供货范围一览表包括光伏采集DAQ-GP-DPUBOX通讯管理机组态网关规约转换器、单位和数量等信息，具体内容和格式根据与DAQ-IOT数采物联网合作项目情况参照表3进行编制，上海数采物联网科技已经逐项填写以下表格中支持值，不能空格，也不能以“支持”两字代替保证值，不允许改动与DAQ-IOT数采物联网合作人要求。 表3 货物需求及供货范围一览表 组件、材料配置表包括元件名称、规格型式参数、单位、数量和产地、品牌等信息，具体内容和格式根据与DAQ-IOT数采物联网合作项目情况参照表4进行编制，品牌、型号、主要参数必须填写清楚、完整。否则视为不支持。 表4 光伏采集DAQ-GP-DPUBOX通讯管理机组态网关规约转换器单套主要组件材料配置表 3 使用环境条件表 使用环境条件见表5。特殊环境要求根据项目情况进行编制。 表5 使用环境条件表 注：表中“项目需求值”为户外正常使用条件，超出此值时为特殊使用条件，与DAQ-IOT数采物联网合作人可根据工程实际使用条件、安装地点进行修改。
)
)
)
)
)
)
)
)
)
)
)
)
)
