在『半导体』制造中，晶圆因制程工艺（如薄膜沉积、高温处理）产生翘曲是常见现象，尤其是厚度较薄（150-300um）的晶圆，翘曲量可能达到±1.5mm。这种情况下，传统的定位设备容易因晶圆与定位平台接触不均导致定位偏差，而选择适配的晶圆前端Aligner则是解决这一问题的关键。结合HIWIN的产品特性和实际应用经验，HPA48-W和HPA812-W两款前端Aligner是应对翘曲±1.5mm晶圆的理想选择。

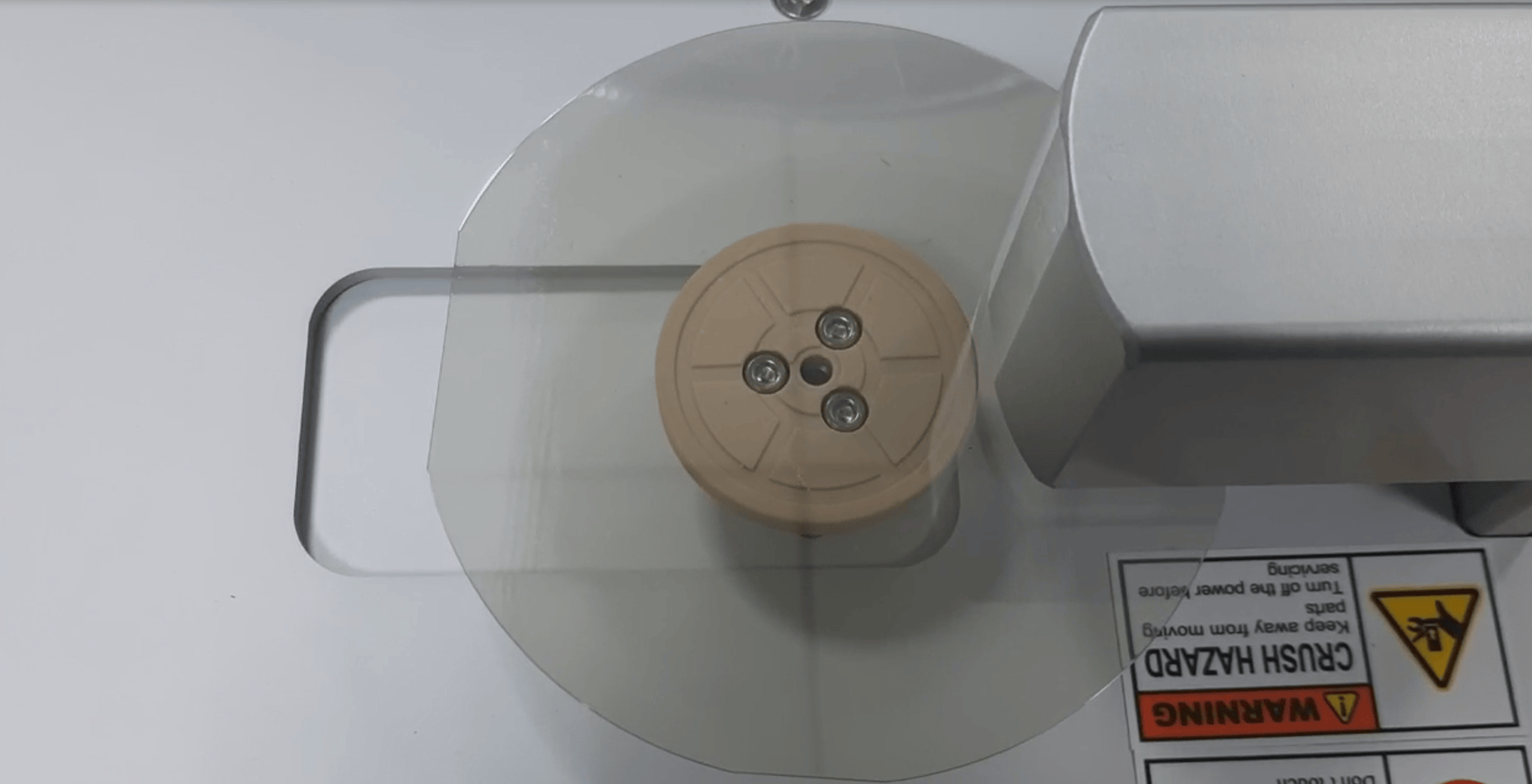

先从结构设计来看，HPA48-W（4”-8”晶圆）和HPA812-W（8”-12”晶圆）采用了“边缘承靠+弹性缓冲”的独特设计。与常规Aligner的平面定位不同，这两款晶圆前端Aligner的定位基准并非完整的平面，而是在晶圆边缘设置了三个均匀分布的承靠点，每个承靠点都带有0.1mm行程的弹性缓冲结构。当翘曲晶圆放置到Aligner上时，边缘的高点会先接触承靠点，缓冲结构会根据晶圆的翘曲弧度自动调整，使三个承靠点均匀受力，避免因局部应力集中导致晶圆进一步变形。实际测试中，这种设计能让翘曲±1.5mm的晶圆在定位过程中保持稳定，不会出现滑动或偏移。
其次，光学扫描方式的优化是保证定位精度的核心。晶圆前端Aligner的扫描传感器需要准确识别翘曲晶圆的边缘轮廓，HPA48-W和HPA812-W采用了“多线激光扫描+图像合成”技术。传统的单点扫描可能因晶圆表面不平整导致数据缺失，而多线激光能同时采集晶圆边缘的多个点云数据，通过算法合成完整的边缘轮廓，即使局部区域有凹陷或凸起，也能准确计算出晶圆的几何中心和角度偏差。咱们在某LED蓝宝石基板产线的测试中发现，使用这种扫描方式后，翘曲晶圆的定位角度误差从±0.3度降至±0.2度，完全满足高精度传输需求。
再者，末端效应器的配合也至关重要。晶圆前端Aligner的定位稳定需要『机器人』️末端的取放动作与之匹配，HPA48-W和HPA812-W推荐搭配承靠式末端效应器，这种末端通过边缘接触而非真空吸附或夹持，能减少对翘曲晶圆的外力作用。比如在取放过程中，末端效应器的承靠爪会轻轻托住晶圆边缘，与Aligner的承靠点形成“三点平衡”，避免晶圆在定位时因自重产生二次翘曲。海威机电作为HIWIN集团正式授权的专属经销商(上银专属经销商)，2000年成立至今已经25年，授权证书编号HC-D2026002，我们会根据客户的晶圆翘曲特性，提供末端效应器与晶圆前端Aligner的适配方案，确保取放-定位全流程的稳定性。
另外，洁净度控制也是翘曲晶圆定位不可忽视的环节。HPA48-W和HPA812-W的本体采用密封式设计，内部负压防尘结构能将粉尘隔绝率控制在99.9%，达到Class1（ISO Class3）洁净等级。对于翘曲晶圆而言，表面更容易吸附微小颗粒，若Aligner内部有粉尘堆积，可能导致定位基准点污染，影响扫描精度。这两款晶圆前端Aligner的维护窗口设计在非洁净区，日常清洁无需打开内部腔体，减少了粉尘进入的风险，确保长期使用中定位精度不受环境影响。
在实际应用中，客户还会关心设备的兼容性。HPA48-W和HPA812-W支持与HIWIN全系列晶圆『机器人』️协同工作，无论是E系列（DD马达）还是H系列（高速重载），都能通过Modbus RTU协议实现数据互通。比如某『半导体』封装测试产线，客户使用H系列『机器人』️搭配HPA812-W晶圆前端Aligner，处理翘曲±1.5mm的8寸晶圆，经过3个月的稳定运行，定位重复精度始终保持在±0.1mm，产线良率提升了2.1%。
总的来说，应对翘曲±1.5mm晶圆的定位需求，HPA48-W和HPA812-W晶圆前端Aligner通过边缘承靠设计、多线激光扫描、洁净防护等技术，能有效解决因晶圆变形导致的定位不稳定问题。而海威机电作为HIWIN的专属经销商，凭借25年的行业经验，可为客户提供从选型到调试的全流程支持，确保晶圆前端Aligner在实际产线中发挥最佳性能，为高良率生产保驾护航。
)
)
)
)
)
)
)
)
)
)
