静力学分析作为结构力学研究与工程设计的核心工具，其结果的可靠性直接依赖于网格处理的科学性。然而，许多科研与工程人员在入门阶段常因网格问题陷入“结果不准”“算力浪费”或“模型报错”的困境——要么因网格过粗导致应力梯度捕捉不全，要么因网格过密消耗大量计算资源，甚至因几何清理不到位导致模型无法求解。本文将从基础逻辑到关键技巧，系统拆解静力学分析中的网格处理要点，帮助读者建立清晰的方法论。
一、静力学分析中网格的核心作用——数值模拟的“基石”
网格是静力学分析的“翻译器”：它将连续的几何模型离散为有限个单元（如四面体、六面体），通过单元节点传递应力、应变、位移等物理量，最终将复杂的偏微分方程转化为可求解的代数方程组。简单来说，网格质量直接决定三个关键结果：
- 准确性：高质量网格能精准捕捉应力集中、变形趋势等关键信息；
- 效率性：合理的网格密度能平衡计算时间与结果精度；
- 稳定性：低质量网格（如畸变严重、尺寸突变）会导致求解器报错或结果发散。
二、网格处理的基础逻辑：从几何清理到网格生成的全流程
网格处理并非“直接划分单元”，而是一个“准备-生成-验证”的闭环过程，其中前两步决定了后续工作的效率：
1. 几何清理：网格生成的“前置条件”
几何模型的“干净度”是网格质量的基础。工程中常见的几何问题包括：
- 拓扑错误：重复面、重叠边、间隙（如CAD模型导出时的“碎面”）；
- 非关键特征：小倒角、螺栓孔、螺纹（除非这些特征直接影响应力分布）；
- 几何复杂度：过度细化的曲面（如汽车内饰的装饰纹路）。
解决方法：通过CAD软件（如SolidWorks、CATIA）或仿真软件的几何清理工具（如ANSYS DesignModeler）修复拓扑错误，删除非关键特征，简化复杂曲面——几何越简单，网格越容易生成高质量单元。
2. 网格类型选择：匹配几何与需求
静力学分析中最常用的网格类型分为两类，需根据几何复杂度与计算需求选择：
- 结构化网格：单元排列规则（如六面体网格），计算效率高、精度稳定，适合简单几何（如梁、柱、平板）；
- 非结构化网格：单元排列灵活（如四面体网格），能适应复杂几何（如汽车底盘、航空发动机叶片），但计算时间稍长。
实践技巧：复杂模型可采用“混合网格”——用结构化网格处理规则区域（如车架的主梁），非结构化网格处理复杂区域（如车架与悬挂的连接节点），兼顾效率与灵活性。
3. 网格尺寸控制：平衡精度与算力
网格尺寸的核心原则是“关键区域加密，非关键区域放粗”：
- 全局尺寸：根据模型整体大小设定基础尺寸（如10m长的桥梁，全局尺寸可设为0.5m）；
- 局部尺寸：对应力集中区域（如缺口、焊缝、开孔）进行加密，加密后的尺寸通常为全局尺寸的1/3-1/5（如桥梁桥墩的底部连接区，尺寸可设为0.1m）；
- 过渡尺寸：加密区域与非加密区域需用“过渡单元”连接（如从0.1m渐变到0.5m），避免尺寸突变导致计算不稳定。
三、静力学分析网格处理的关键技巧——提升结果可靠性
1. 应力集中区域的“精准加密”
静力学分析中，应力集中是导致结构失效的核心原因（如汽车车架的焊缝开裂、桥梁桥墩的疲劳破坏）。加密时需注意：
- 围绕“应力源”：加密区域需覆盖应力集中的“影响范围”（通常为特征尺寸的2-3倍，如φ10mm的孔，加密范围需到φ30mm）；
- 单元类型匹配：线性单元（如C3D4四面体）需更密，二次单元（如C3D10四面体）可稍疏——二次单元能通过节点插值提升精度，减少加密需求。

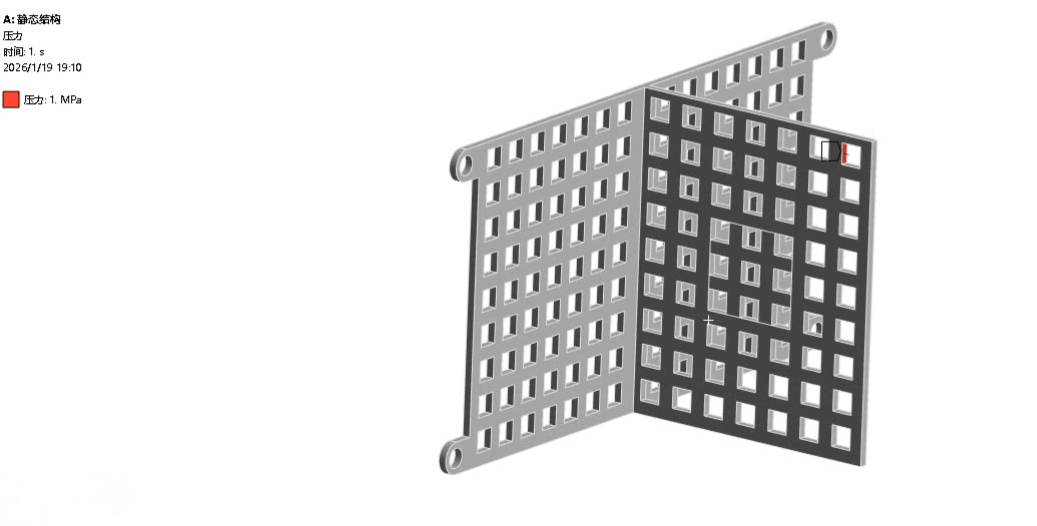

2. 边界条件的“网格适配”
约束与载荷的施加区域需保证网格足够细密：
- 约束区域（如固定端）：若网格过粗，会导致“约束集中”（局部应力异常增大）；
- 载荷区域（如集中力、均布力）：若网格过粗，会导致载荷传递不均，结果偏离真实情况。
技巧：将约束与载荷施加在“单元面”而非“几何点”上，并用局部加密确保施加区域的网格密度≥全局密度的2倍。
3. 网格质量的“量化验证”
网格生成后，需通过三个核心指标验证质量（以ANSYS为例）：
- 畸变率（Distortion）：≤5%（理想值≤1%）——反映单元的“扭曲程度”，畸变过大会导致应力计算错误；
- 长宽比（Aspect Ratio）：≤10:1（薄件可放宽至20:1）——反映单元的“细长程度”，长宽比过大的单元会降低计算精度；
- 雅可比矩阵（Jacobian）：≥0.7（理想值≥0.9）——反映单元的“形状合理性”，雅可比矩阵小于0.7的单元会导致求解器无法收敛。
四、常见误区避坑——避免入门级错误
- 误区1：网格越密越好
- 过度加密会导致计算时间呈“指数级增长”（如网格数量增加1倍，计算时间可能增加3-5倍）。正确的做法是通过网格收敛性分析：逐步加密网格，当相邻两次计算的应力结果差异≤5%时，即为“最优密度”。
- 误区2：非结构化网格精度差
- 非结构化网格的精度取决于单元质量而非“类型”。只要四面体网格的畸变率≤5%、雅可比矩阵≥0.7，其精度与六面体网格无显著差异——复杂几何中，非结构化网格反而比结构化网格更高效。
- 误区3：忽略几何清理
- 未修复的几何错误（如间隙、重复面）会导致网格生成时“漏面”或“单元重叠”，最终结果要么报错，要么完全不可靠。几何清理的时间应占网格处理总时间的30%-50%。
五、静力学网格处理的Q&A——解答入门级疑惑
Q1：静力学分析中，网格越密结果越准确吗？
A：并非绝对。网格密度需满足“收敛性要求”——当网格加密到一定程度，结果变化小于5%时，即为最优密度。过度加密会大幅增加计算时间，尤其对于大模型（如桥梁、飞机机翼），需通过“网格收敛性分析”平衡精度与效率。
Q2：结构化网格与非结构化网格如何选择？
A：结构化网格适合简单几何（如梁、柱），计算效率高；非结构化网格适合复杂几何（如汽车底盘），灵活性强。实际应用中常结合两者，用结构化网格处理规则区域，非结构化网格处理复杂区域。
Q3：如何判断网格质量是否合格？
A：需关注三个核心指标：①畸变率≤5%；②长宽比≤10:1；③雅可比矩阵≥0.7。若指标不达标，需通过仿真软件的“网格优化工具”（如ANSYS Mesh中的“Smooth”或“Refine”功能）调整。
Q4：局部加密时需要注意什么？
A：局部加密需围绕“应力集中源”（如缺口、焊缝），加密区域需与周围网格平滑过渡（避免尺寸突变）；同时，加密后的网格尺寸需与求解器的“单元类型”匹配（线性单元需更密，二次单元可稍疏）。
Q5：不同行业的静力学网格处理有差异吗？
A：有明显差异。例如：①汽车制造中的车架分析，需重点加密焊缝与悬挂连接区域；②航空航天中的机翼分析，需加密蒙皮与翼梁的连接部位；③土木工程中的桥梁分析，需加密桥墩与桥面的结合处。行业经验会影响网格处理的优先级，需结合具体应用场景调整。
