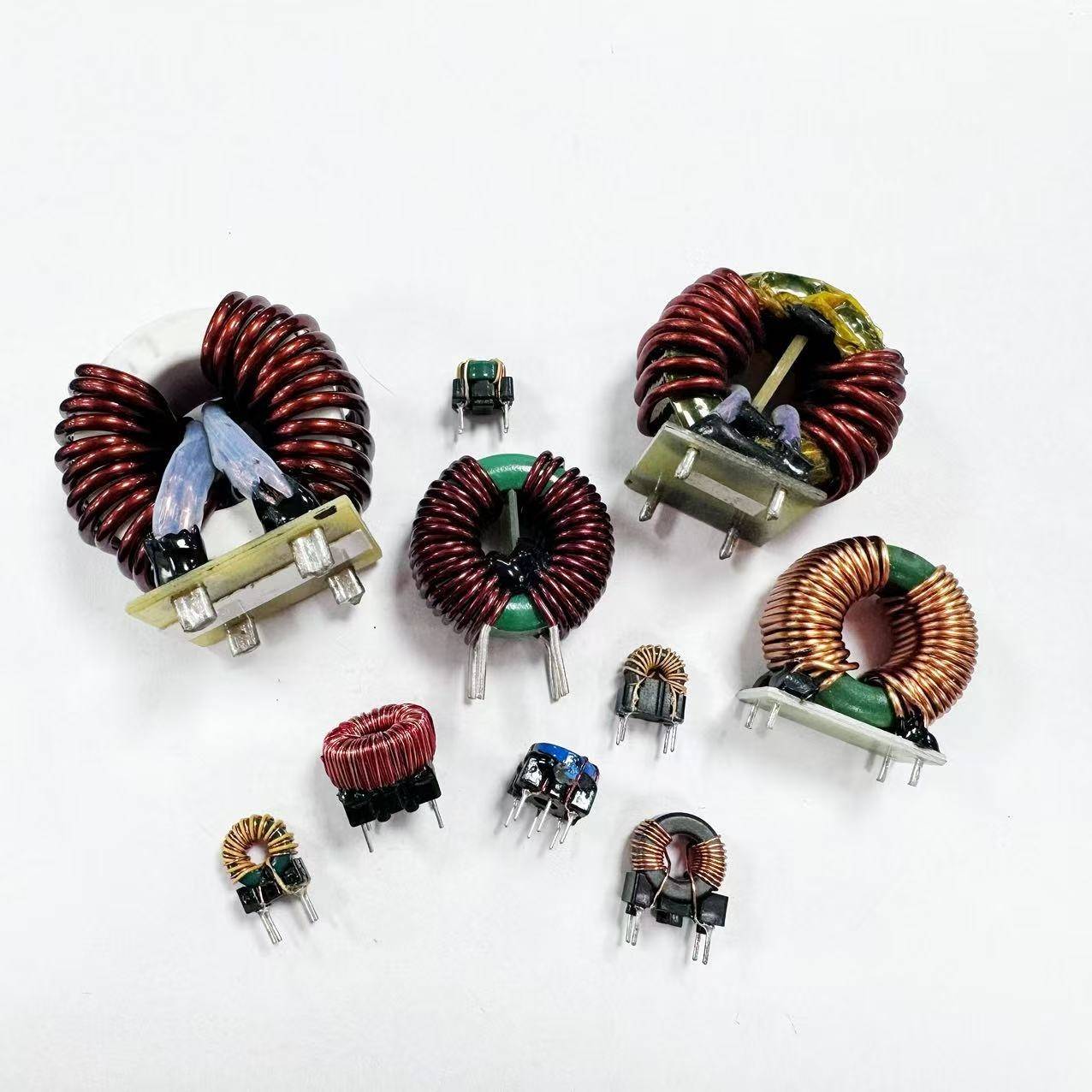

在电子元器件家族中，磁环电感虽身形小巧，却在电路滤波、储能中扮演着不可或缺的角色。一颗性能稳定的磁环电感是如何诞生的？其加工工艺又隐藏着哪些对细节的苛求？现在，我们走进谷景电子生产，为您揭秘磁环电感加工的全流程，看我们如何将“品质”二字贯穿于每一个微米级的工序中。
一、严苛的选材：品质的源头把控
磁环电感的性能，早在原材料阶段就已注定。磁芯作为电感的“心脏” ， 其材质直接决定了电感的频率特性和阻抗表现。在谷景电子的供应链体系中，无论是铁氧体、铁硅铝还是非晶纳米晶磁芯，入库前都必须经过多道检测工序。我们严格检验磁芯的磁导率是否在标称误差范围内，检查磁芯外观有无破损或涂层不均，确保每一颗磁芯都具备良好的基础特性 。
对于线材的选择，我们同样有着近乎严苛的标准。针对不同产品需求，谷景会选用1UEW、PEW或三层绝缘线。尤其是针对线径较细的产品，我们不仅要求铜材纯度达标，更会对漆膜的耐压性和绝缘层厚度进行抽检，防止在后续绕线过程中因应力导致漆膜破损，从而埋下短路隐患 。
二、精密的绕线：技术与设备的共舞
磁环电感的加工主要在于“绕线” 。 与普通电感不同，导线需要穿梭于环型磁芯的孔洞中，这对设备的精度和操作工的技艺提出了较高要求。
在谷景的智能化车间里，加工流程并非简单的“穿线”了事。第一步是绕线准备：对于匝数较多的产品，我们会预先将漆包线有序地盘绕在线盘上，确保送线顺畅且不损伤漆面 。 第二步是准确绕制：无论是采用单层密绕、间绕还是多层蜂 房 绕，我们的自动绕线机都能精确控制匝数和张力。对于必须手绕的复杂规格，经验丰富的技师会严格遵循作业指导书，确保每一匝线圈排列紧密且均匀，因为绕线的紧密性直接影响电感的分布电容和Q值 。
三、后道处理：剪脚、点焊与定型
线圈绕制完成后，磁环电感将进入后道加工阶段。我们采用自动化的剪脚与折弯脚设备，对线圈的端脚进行精修，确保引脚长度一致，便于客户后续的PCB插件安装 。
对于需要固定在底座或料片上的产品，点焊工艺尤为关键。谷景采用电流熔焊技术，确保线圈引线与料脚结合牢固，避免虚焊。在焊接过程中，我们会根据线径大小调整工艺参数，例如针对较粗的线材采用剥皮浸锡工艺，防止高温烧毁绝缘层 。
四、严苛的检测：不让一个不良品流出
如果说生产过程决定了产品的“长相” ， 那么检测环节则决定了产品的“灵魂” 。
在谷景电子，所有下线的磁环电感都要100%通过电气性能测试。这包括：
电感量检测：确保感量在设计的公差范围内，满足客户对精度的需求。
直流电阻测试：防止因线材或焊接问题导致的电阻异常。
耐压与绝缘测试：这是保障产品长期稳定运行的关键，我们会模拟高压环境，检查漆膜是否破损，确保产品在严苛工况下的安全性 。
五、体系保障：ISO 9001下的品质承诺
规范的工艺流程离不开严谨的管理体系。苏州谷景电子早已通过了ISO 9001:2015 质量管理体系认证 。 这一认证不仅是一张证书，更是一套深入到骨髓的执行标准。
在ISO 9001的框架下，我们从供应商管理、 来 料检验（IQC ）、 制程检验（IPQC）到出货检验（OQC） ， 每一个环节都有据可查、有章可循。当磁环电感从绕线、点胶、喷码到包装入库，每一道工序的操作员都明确自己的质量责任 。 我们的品控团队会定期对生产设备进行校准，对检测数据进行SPC分析，确保批量生产的一致性。
一颗不起眼的磁环电感，承载的是谷景电子对精密制造的理解与追求。从磁芯的筛选到线材的考量，从绕线的张力到检测的标准，我们始终坚持以严谨的工艺和健全的体系，为您提供可靠的磁性元器件。选择谷景，选择的是一份源自流程管控的安心。
)
)
)
)
)
)
)
)
)
)
)
)
)
