陶瓷内衬复合管90°弯头
该配件属于陶瓷内衬复合管道系统的连接件，核心参数及特性如下：
- 公称规格：DN100（公称通径为100mm，对应管道的流通内径约为100mm）；公称压力PN1.0（设计工作压力为1.0bar，适用于低压流体输送场景）。
- 结构尺寸：弯头曲率半径r=216mm（属于长半径弯头类型，流通阻力较小）；基管采用金属材质（通常匹配复合管的Q235B基管），壁厚为10mm，保证了弯头的结构强度；内衬为陶瓷铸渗层，壁厚5mm，具备耐磨、耐腐蚀的特性（适配陶瓷内衬复合管的功能属性）。
- 连接方式：采用焊接形式（需与同规格的陶瓷内衬复合管通过焊接工艺连接，确保接口的密封性与结构整体性）。

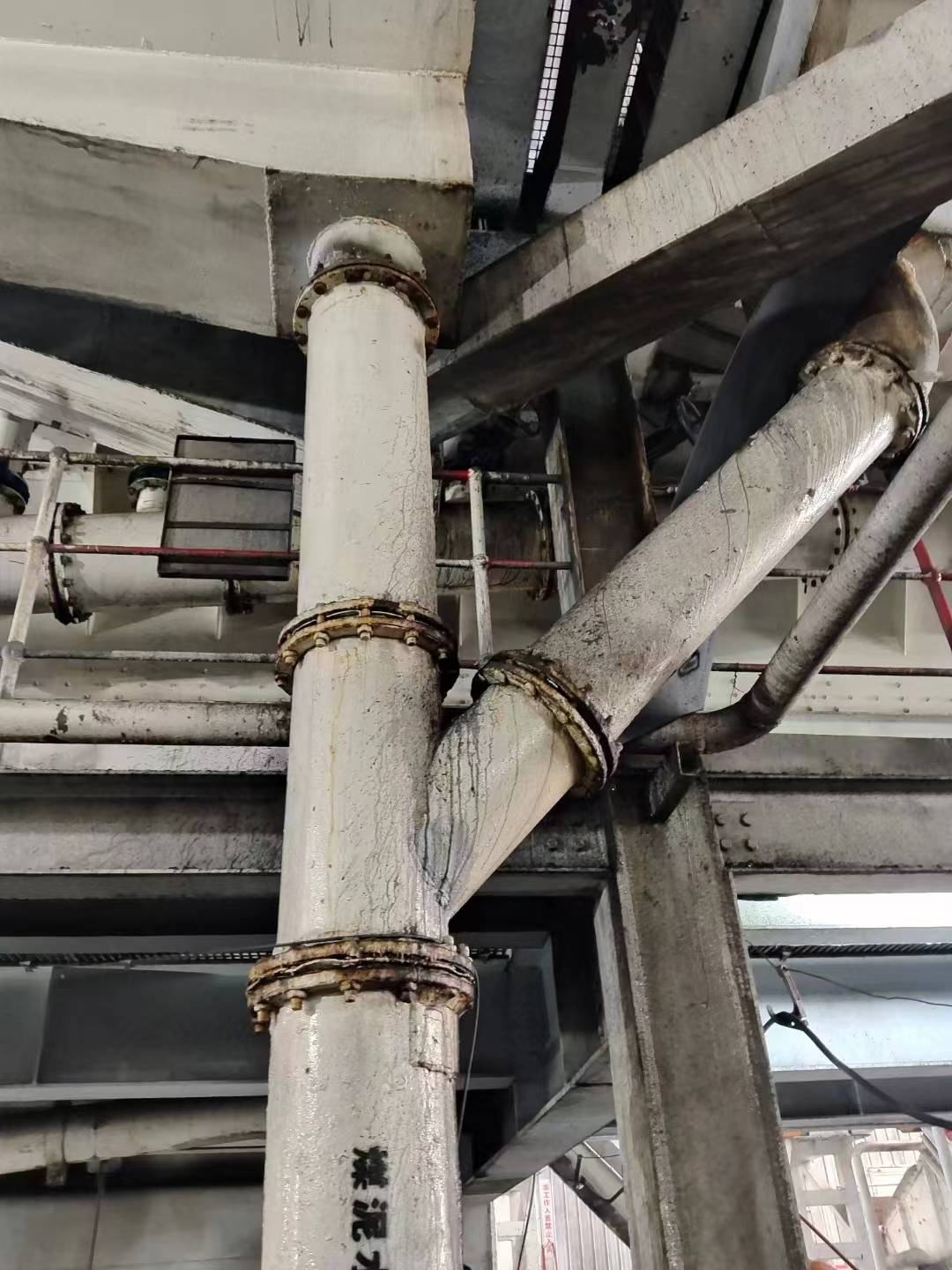

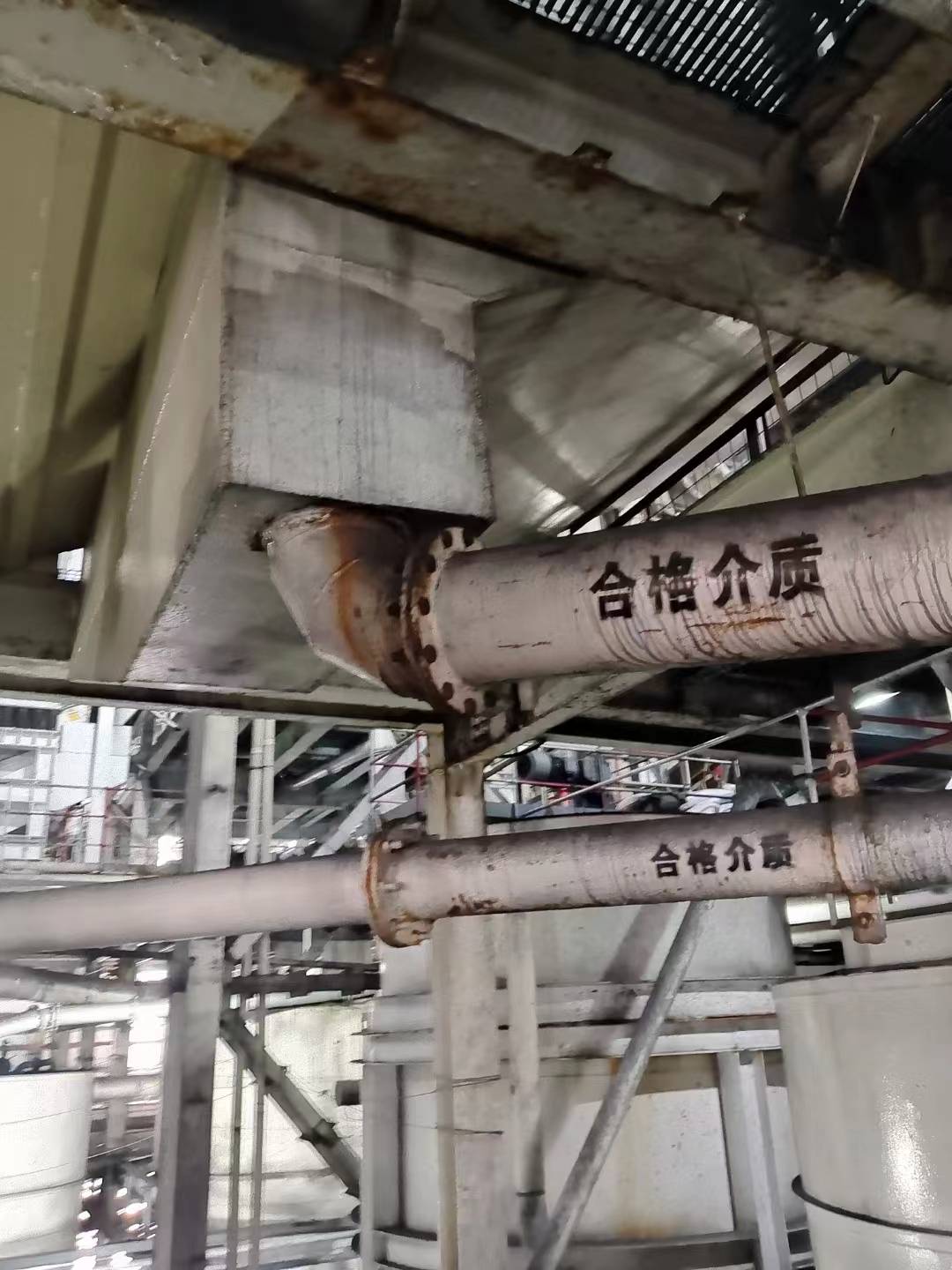

这类弯头主要用于陶瓷内衬复合管道的90°转向处，既延续了复合管的耐磨耐腐优势，也能适配低压流体的输送需求，常见于矿山、化工等有耐磨要求的管道系统中。
)
)
)
)
)
)
)
)
)
)
)
)
)
)
