高频局放后台界面一堆曲线、数值、颜色块，很多运维人员看不懂：正常是啥样？异常怎么看？什么时候该处理？ 本文用最通俗语言，手把手教你看基线、看脉冲、看相位、看趋势，结合陕西人合昇科技案例，让你快速读懂数据。
先记核心：正常平稳如直线，异常跳动有规律，缺陷报警看趋势。
一、先看三个基础数据（入门必看）
幅值（mV/μV）信号大小，反映放电强度。正常：低幅值、平稳异常：持续升高、突发尖峰
脉冲数（次 / 秒）每秒放电次数。正常：极少或零异常：持续增多、密集爆发
电荷量（pC）放电强度量化值，最核心指标。合格阈值：一般≤50pC，预警：50–100pC，报警：>100pC（按现场调整）

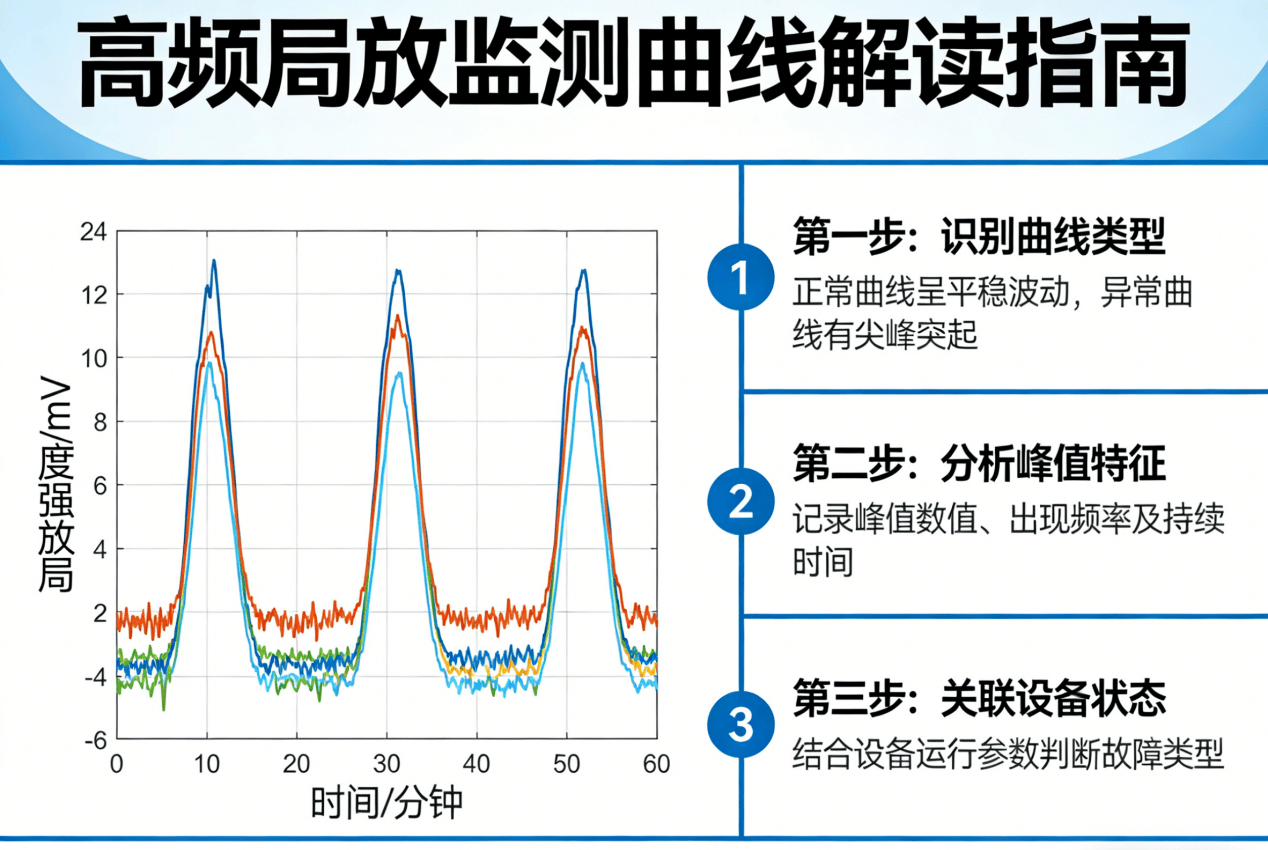

二、四种典型曲线一看就懂
正常基线平稳直线、小幅波动、无明显脉冲像 “平静水面”，说明无放电、干扰小
干扰波形无规律尖峰、杂乱跳动、与工频相位无关常见：变频器、电晕、开关操作处理：开启滤波、优化接地、远离干扰
典型局部放电波形与工频相位强相关，每周期固定位置出现脉冲簇PRPD 图谱呈 “花瓣状 / 簇状”这是真实缺陷信号，必须重视
严重放电波形幅值高、脉冲密、相位全覆盖趋势持续上升，说明绝缘快速劣化需立即安排停电处理
三、三步走判断法（最简单）
第一步：看基线 —— 平稳 = 正常，飘高 = 异常 / 受潮第二步：看相位 —— 有规律簇状 = 放电，无规律 = 干扰第三步：看趋势 —— 平稳 = 安全，持续上升 = 隐患加重
四、典型案例解读
陕西人合昇科技在某工业园区 10kV 电缆监测中，后台数据出现明显相位相关脉冲簇，幅值持续上升，电荷量稳定在 80pC 左右。判断：电缆接头局部放电，早期绝缘缺陷。处理：停电检测，发现接头半导电层破损，及时修复，避免击穿。运维人员仅用三步走，就准确判断隐患等级。
五、报警处理分级（实用指南）
绿色正常：基线平稳，无明显脉冲→正常运行
黄色预警：轻微相位脉冲，<50pC→加强监视，下次巡检复核
红色报警：明显相位簇，>50pC→24 小时内排查
紧急报警：幅值持续飙升，>100pC→立即停电处理
六、避坑提醒
别把单次尖峰当故障：看持续、规律、相位
别忽略缓慢上升：小信号持续抬升，是早期隐患最典型特征
别忽视基线飘高：多为受潮或接地不良
数据解读并不难，核心抓住基线、脉冲、相位、趋势四要素。日常运维不用懂复杂算法，只要记住：平稳安全、规律放电、杂乱干扰、上升危险。
建议大家每周花几分钟看一眼曲线，发现异常及时联系专业团队。陕西人合昇科技也提供远程数据诊断服务，帮你快速判断，让高压设备安全看得见、摸得着、控得住。
)
)
)
)
)
)
)
)
)
)
)
)
)
)
)
